《2025年同步练习河南大学出版社九年级物理全一册沪科版》

6. (双选)电流表是测量电路中电流的常用工具,有关它的使用方法符合使用要求的是(AD)
A.电流表使用前要先调零
B.电流表应与被测用电器并联
C.可以让电流从“-”接线柱流入、“+”接线柱流出
D.若无法估测电路中电流大小,需用电流表大量程试触

答案： AD

7. 如图所示的电路,闭合开关 S,两盏灯都发光,电流表测量的是灯L₁的电流。过一会儿,灯 $L_{1}$ 熄灭,灯 $L_{2}$ 仍发光,则电路故障可能是灯 $L_{1}$ 发生断路,此时电流表无(选填“有”或“无”)示数。

答案： L₁　断　无

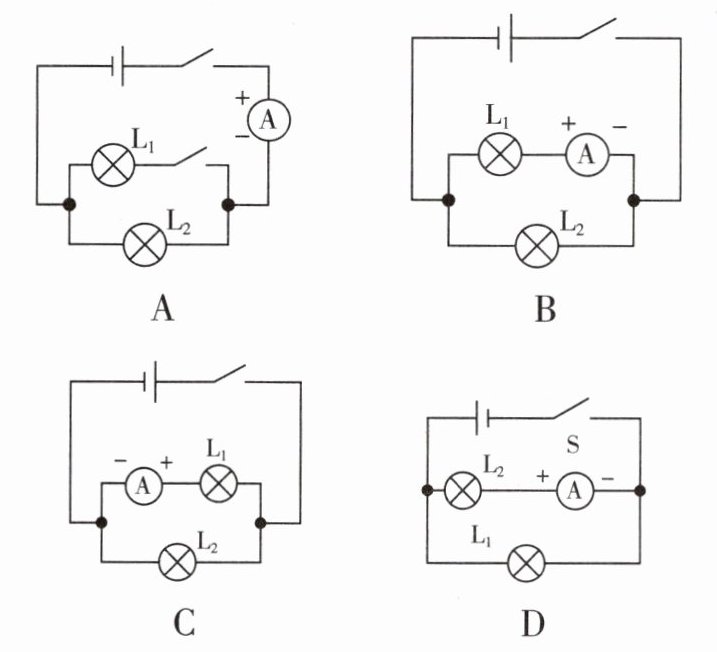

8. 下列选项所示电路中,可以测出灯泡 $L_{1}$ 中电流的是(C)

A.
B.
C.
D.

答案： C

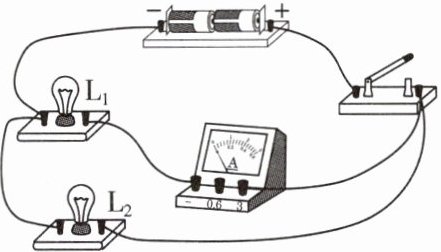

9. (双选)如图所示电路中,闭合开关后,两灯泡发光,下列说法正确的是(BC)

A.两灯泡串联
B.两灯泡并联
C.电流表测的是 $L_{1}$ 的电流
D.电流表测的是 $L_{2}$ 的电流

答案： BC

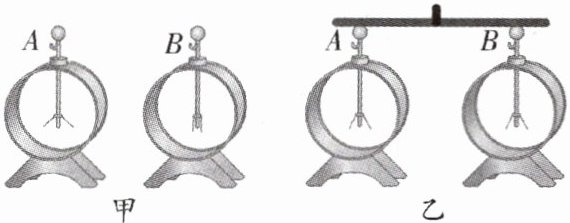

1. 如图甲所示,验电器 A 带正电,B 不带电。用带有绝缘柄的金属棒把验电器 A、B 两金属球连接起来,出现图乙所示的现象。在连接的瞬间,金属棒中自由电子定向移动的方向是由B到A,电流的方向是由A到B。(两空均选填“A 到 B”或“B 到 A”)

答案： B到A　A到B

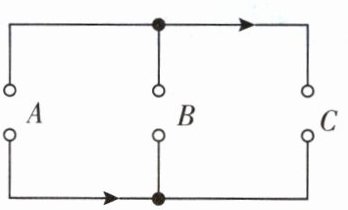

2. 如图所示,图中箭头表示接好的电路的电流方向,A、B、C 三处分别接有电源、电铃和电灯,则根据电流方向可知电源应接在(C)


A.A、B、C 三处任意一处都可以
B.只能 A 处
C.只能 B 处
D.只能 C 处

答案： C

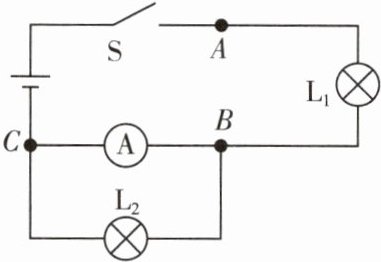

3. 如图所示,灯 $L_{1}$ 和灯 $L_{2}$ 串联在电路中,小王想用电流表测量串联电路中的电流,他将电流表接在 B、C 两点之间,闭合开关后将出现的情况是(C)

A.灯 $L_{1}$、$L_{2}$ 均不亮,电流表无示数
B.灯 $L_{1}$、$L_{2}$ 均亮,电流表有示数
C.灯 $L_{1}$ 亮、$L_{2}$ 不亮,电流表有示数
D.灯 $L_{2}$ 亮、$L_{1}$ 不亮,电流表有示数

答案： C
