《2025年同步练习河南大学出版社九年级物理全一册沪科版》

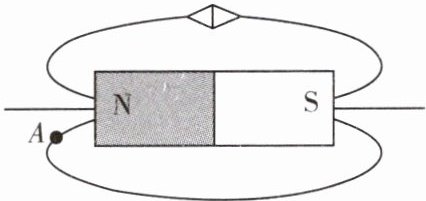

1. 请在图中标出小磁针静止时的 N 极和 A 点处的磁感线方向。

答案：
如图所示。

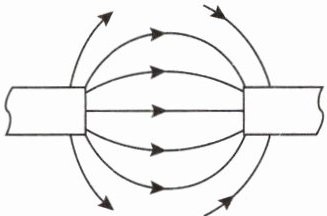

2. 如图所示,请根据两磁极间磁感线的方向标出 N、S 极。

答案：
如图所示。

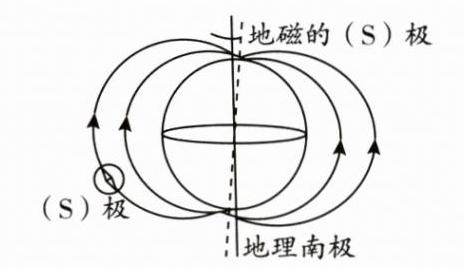

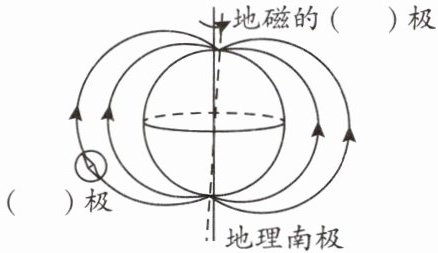

3. 如图为地磁场的示意图,请在括号内填上地磁的磁极和小磁针右下端的磁极。(选填“N”或“S”)

如图所示。

答案：
如图所示。

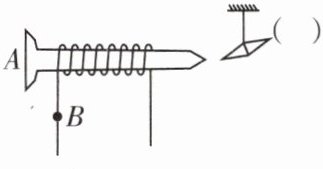

4. 在做“探究电磁铁的性质”实验时,铁钉 A 端为 N 极,附近的小磁针处于静止状态,如图所示,请你在图中：
(1) 标出 B 点的电流方向。
(2) 在括号内标出小磁针右端的极性(用“N”或“S”表示)。

答案：
如图所示。

5. 小明将通电螺线管放置在漂浮于水面的泡沫板上,成功自制了一个指南针。闭合开关后,泡沫板稳定后方向如图所示,请标出电源的“+”“-”极和 A 点的磁场方向。

答案：
如图所示。

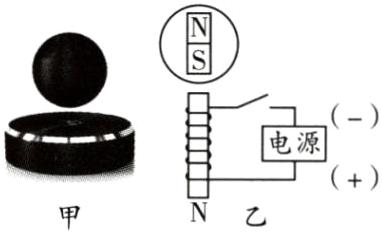

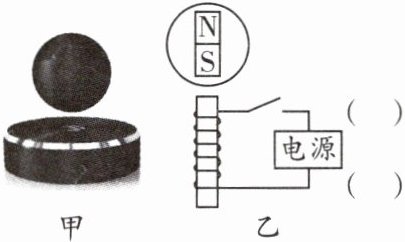

6. 如图甲所示为一个磁悬浮音箱,图乙是其内部结构示意图。开关闭合后,请在图乙的括号内标出电源的“+”“-”极及电磁铁的 N 极。

答案：
如图所示。

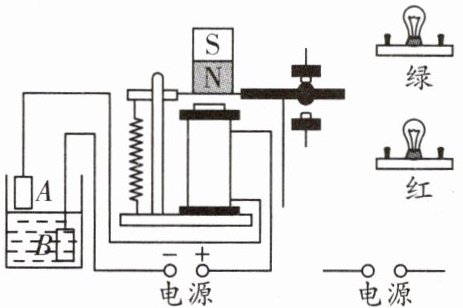

7. 如图所示,是小明设计的水位自动报警器,要求水位达到金属块 A 时红灯亮,没达到 A 时绿灯亮,由于控制电路电压太低,为了增大电磁铁对衔铁的吸引力,小明在衔铁上固定一个永磁体(上端为 S 极)以确保水位达到 A 时电磁铁吸下衔铁红灯亮,请你画出电磁铁的绕线并完成工作电路图。

答案：
如图所示。
