《2025年基础训练大象出版社九年级物理全一册人教版》

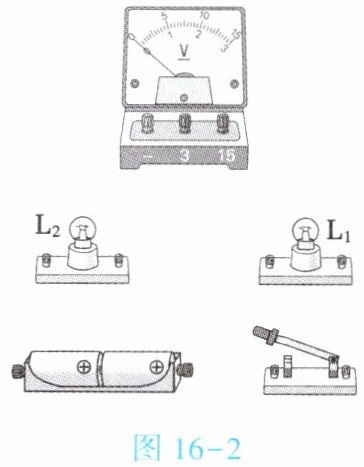

2. (★★)如图 16 - 2 所示是验证串联电路电压关系的实验器材,请用笔画线表示导线完成电路连接。(要求：电压表测量$ L_2 $两端的电压,导线不能交叉)

答案：

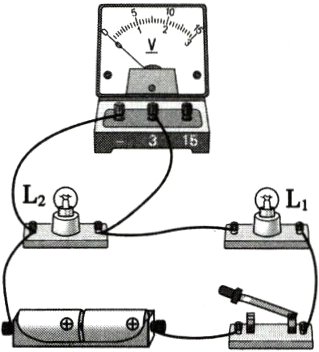

如答图16-1所示

答图16-1

3. (★★)在探究“影响导体电阻大小的因素”的实验中,小明发现实验器材中金属丝只有一根,其他器材足够。如果要完成下面的一些实验探究活动,其中他不可能完成的是【C】
A.探究导体电阻与长度的关系
B.探究导体电阻与横截面积的关系
C.探究导体电阻与材料的关系
D.探究导体电阻与温度的关系

答案： C

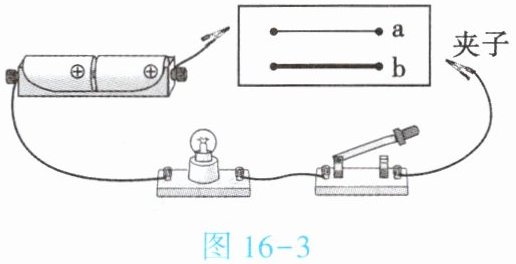

4. (★★★)小明用如图 16 - 3 所示的器材探究“影响导体电阻大小的因素”,a、b 是长度都为 1 m 的镍铬合金丝,a 的横截面积小于 b 的横截面积。关于此实验,下列说法正确的是【D】

A.如果把镍铬合金丝换成导电能力非常好的铜丝或银丝进行实验,实验效果会更好
B.利用此装置只能探究导体电阻大小和横截面积的关系
C.本实验用灯泡的亮暗反映接入电阻的大小,说明灯泡的亮暗会影响接入电阻的大小
D.将 a、b 分别接入图示电路,接 b 时灯泡更亮

答案： D

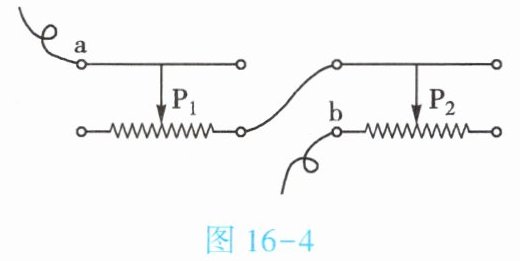

5. (★★)如图 16 - 4 所示,将两个滑动变阻器串联起来,如果把 a、b 两接线柱接入电路后,要使这两个滑动变阻器接入电路中的电阻最大,则滑片$ P_1 $和$ P_2 $所处的位置是【C】

$A. P_1 $在最右端$,P_2 $在最左端
$B. P_1 $在最左端$,P_2 $在最左端
$C. P_1 $在最左端$,P_2 $在最右端
$D. P_1 $在最右端$,P_2 $在最右端

答案： C

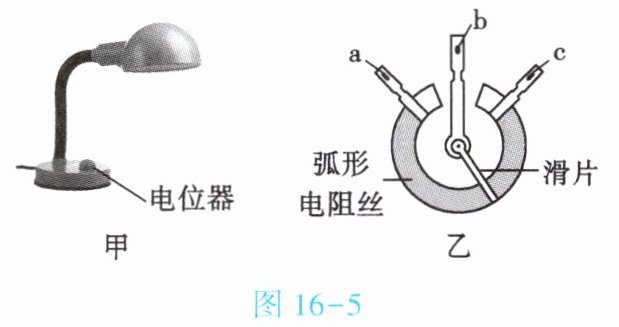

6. (★★★)如图 16 - 5 甲为某可调亮度的台灯,如图 16 - 5 乙为其用于调光的电位器结构图,a、b、c 是它的三个接线柱,a、c 分别与弧形电阻丝的两端相连,b 与滑片相连。当转动电灯旋钮时,滑片会在弧形电阻丝上同向滑动,即可调节灯泡的亮度。下列分析正确的是【A】

A.若只将 b、c 接入电路,顺时针转动旋钮时,灯泡变暗
B.若只将 a、b 接入电路,逆时针转动旋钮时,灯泡变亮
C.若只将 a、c 接入电路,顺时针转动旋钮时,灯泡变亮
D.若将 a、b 接入电路同一点,c 接入电路的另一点,转动旋钮时,不能改变灯泡的亮度

答案： A
