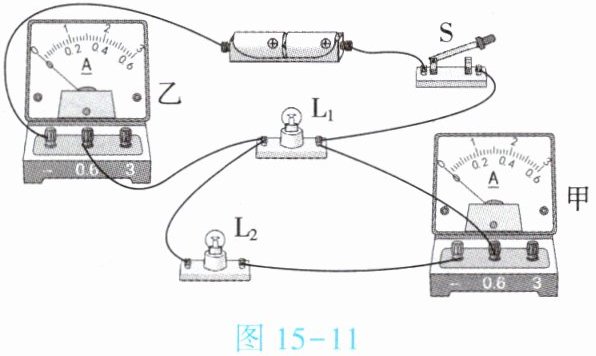

3. (★★)如图15 - 11所示的电路中,开关闭合时,电流表甲测量的是通过L₂(填$“L_1”“L_2”$或$“L_1$和$L_2”)$的电流,电流表乙测量的是通过L₁ 和 L₂(填$“L_1”“L_2”$或$“L_1$和$L_2”)$的电流,两只灯泡$L_1$和$L_2$是并联(填“串联”或“并联”)的。

答案： L₂ L₁ 和 L₂ 并联

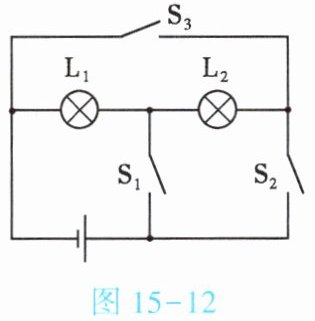

4. (★★)如图15 - 12所示,要使灯泡$L_1$和$L_2$并联,应闭合开关S₁、S₃。为了防止电路出现短路,不能同时闭合开关S₂、S₃。

答案： S₁、S₃ S₂、S₃

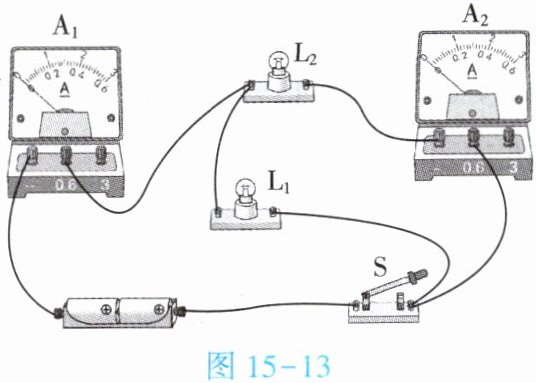

5. (★★)在探究串、并联电路中电流的规律时,做了如图15 - 13所示的实验。闭合开关后,电流表$A_1、$$A_2$的示数分别为0.5 A和0.3 A,则通过小灯泡$L_1$的电流为0.2A,通过小灯泡$L_2$的电流为0.3A。

答案： 0.2 0.3

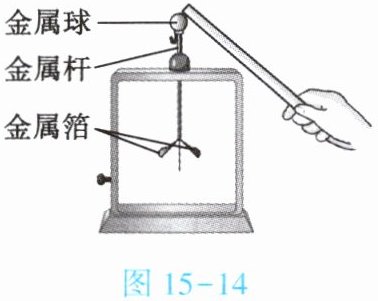

6. (★★)(双选)如图15 - 14所示,将丝绸摩擦过的玻璃棒接触验电器的金属球时,发现两片金属箔张开了一定的角度。下列说法正确的是【CD】

A.玻璃棒带负电荷
B.接触金属球后,玻璃棒的电荷消失了
C.两片金属箔因带正电荷相互排斥而张开
D.两片金属箔的张角越大,说明验电器所带的电荷量越多

答案： CD

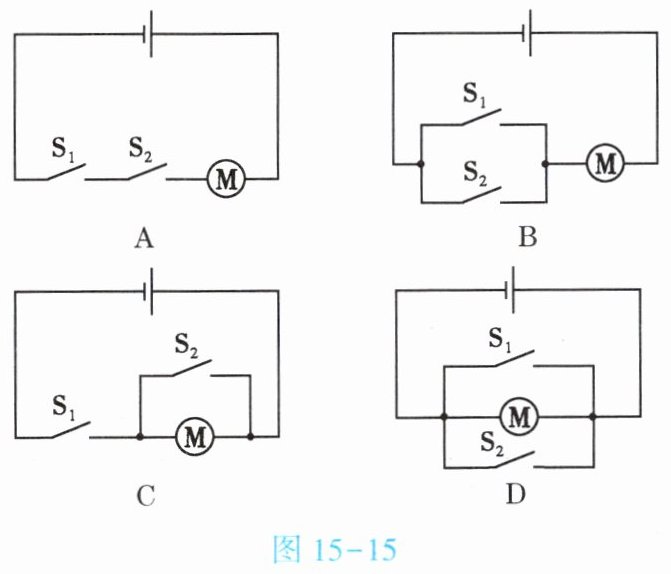

7. (★★)小英回家时发现有两个开关可以控制小区的门,闭合任意一个开关,电动机都会工作,把门打开。如图15 - 15所示的电路图,符合上述要求的是【B】

答案： B
