《2025年基础训练大象出版社九年级物理全一册人教版》

请同学们预习本节课教材内容,完成下表。
|本节要点|预习导航|
|电流过大的防护|①当电流过大时,铅锑合金丝由于温度升高而熔断,切断电路,起到保护电路的作用。利用铅锑合金这类材料制成了熔断器中的核心部件(俗称保险丝)。②低压断路器,又称空气开关。当电路中的电流过大时,空气开关自动断开,切断电路,也就是我们常说的“跳闸”。|
|相线和中性线的辨别|①在家庭电路中,常用测电笔来判断进户线中的相线和中性线。使用时,手指按住金属笔卡,用笔尖接触被测的导线。如果被测导线是相线,电流经过笔尖、电阻、氖管、弹簧,再经过人体流入大地,相当于构成闭合电路,氖管就会发光。如果笔尖接触的是中性线,氖管中不会有电流,也就不会发光。②开关接入电路的方式：相线先连接开关,再连接电灯,然后与中性线相接；断开开关后,电灯接线处与相线断开,从而避免触电事故。|
|保护线与漏电保护器的作用|①在三孔插座中,左孔接中性线,右孔接相线,还有一个孔是跟大地连接的,也就是接在保护线(用$PE$表示,俗称地线)上。用电器上三脚插头的长脚是与用电器的金属外壳接通的,目的是防止触电。②在出现漏电情况时,漏电保护器会迅速切断电路。如果站在地上的人不小心接触了相线,电流经过人体流入大地,漏电保护器也会迅速切断电路,对人身起到保护作用。|
|家庭电路的基本组成|家庭电路由进户线、电能表、总开关(含保险装置)、插座、用电器、导线等组成。|

答案： 电流过大的防护:①熔断器　②空气开关　空气开关；相线和中性线的辨别:①相线　笔尖　发光　发光　②相　中性；保护线与漏电保护器的作用:①保护　金属外壳　②漏电保护器　漏电保护器；家庭电路的基本组成:总开关

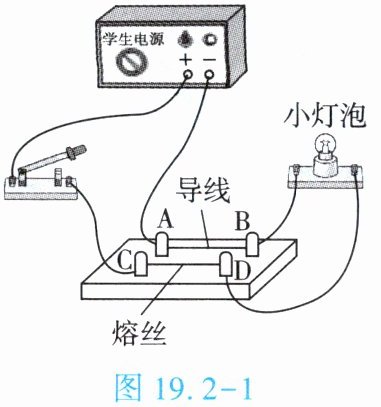

1.(★★)如图19.2-1是研究“短路引起熔丝熔断”的实验,电路熔断器中的熔丝应该选用熔点低的材料做成,增加一根导线,并将导线接在B、D两接线柱间,闭合开关,造成短路,可引起熔丝熔断。小明家的电热毯坏了,通过检查发现,是里面的电阻丝断了,于是他把电阻丝断头接上继续使用,这样操作会使电阻丝上搭接处的电阻变大,存在安全隐患。

答案： 低 B、D 大
