请同学们预习本节课教材内容,完成下表。

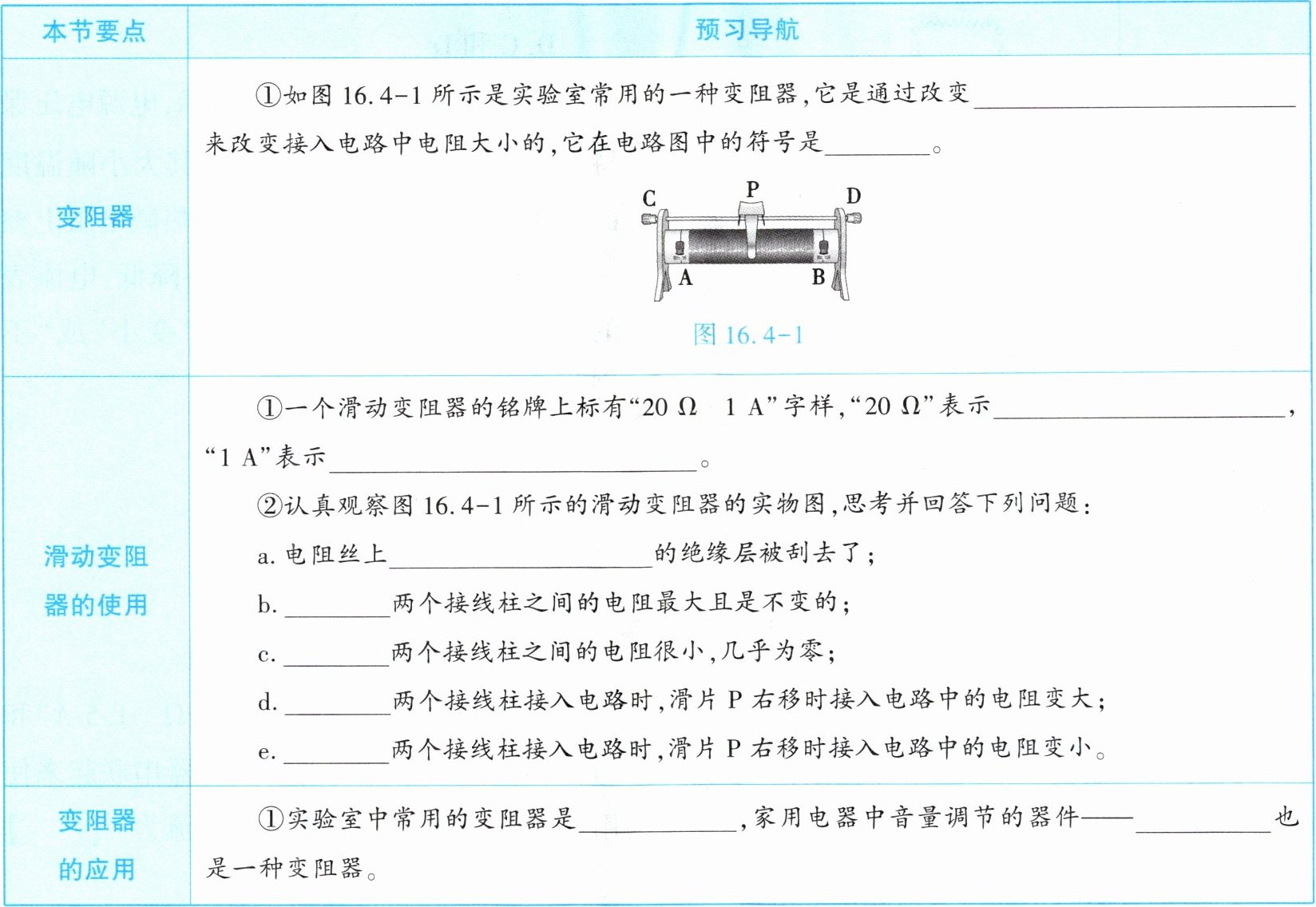

|本节要点|预习导航|
|变阻器|①如图16.4-1所示是实验室常用的一种变阻器,它是通过改变接入电路中电阻丝的长度来改变接入电路中电阻大小的,它在电路图中的符号是。|
|滑动变阻器的使用|①一个滑动变阻器的铭牌上标有“20 Ω 1 A”字样,“20 Ω”表示滑动变阻器的最大电阻为20Ω,“1 A”表示允许通过的最大电流为1A。②认真观察图16.4-1所示的滑动变阻器的实物图,思考并回答下列问题：a. 电阻丝上与滑片P接触处的绝缘层被刮去了；b. A、B两个接线柱之间的电阻最大且是不变的；c. C、D两个接线柱之间的电阻很小,几乎为零；d. A、C(或A、D)两个接线柱接入电路时,滑片P右移时接入电路中的电阻变大；e. B、C(或B、D)两个接线柱接入电路时,滑片P右移时接入电路中的电阻变小。|
|变阻器的应用|①实验室中常用的变阻器是滑动变阻器,家用电器中音量调节的器件——电位器也是一种变阻器。|

答案： 变阻器:①接入电路中电阻丝的长度 滑动变阻器的使用:①滑动变阻器的最大电阻为20Ω，允许通过的最大电流为1A；②a.与滑片P接触处；b.A、B；c.C、D；d.A、C(或A、D)；e.B、C(或B、D) 变阻器的应用:滑动变阻器，电位器

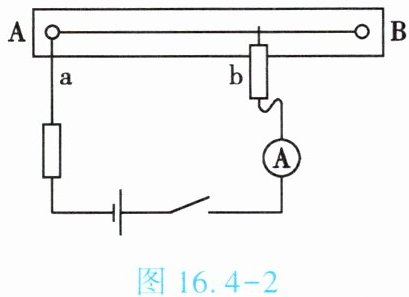

1. (★)如图16.4-2所示,AB是一根合金电阻丝,其左半段接入电路,当滑动端b沿电阻丝向右滑动时,电阻丝接入电路中的长度增加,电阻将变大,电路中的电流将减小。

答案： 增加，变大，减小

2. (★)将滑动变阻器接入电路,不但可以改变电流的大小,还可以保护电路。为了保证安全,在连接电路的过程中,开关应断开；在闭合开关前,应把滑动变阻器的滑片调到接入电路的电阻最大的位置。

答案： 断开，接入电路的电阻最大
