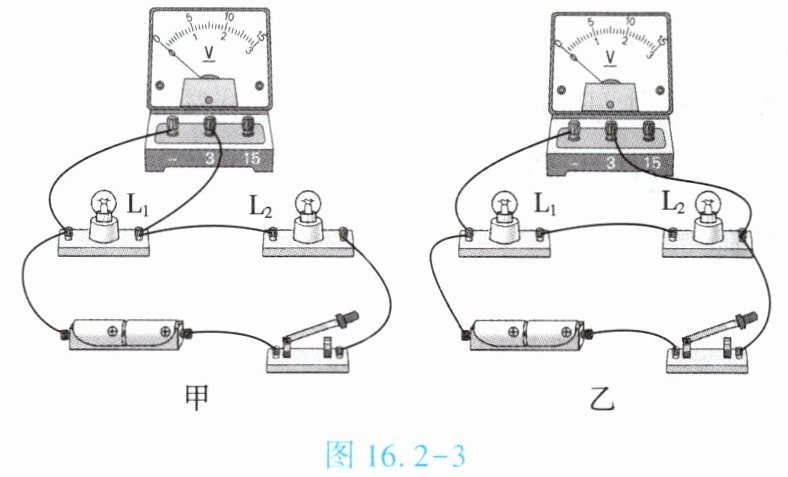

1. (★★)如图 16.2 - 3 所示,小灯泡 $ L_1 $ 和 $ L_2 $ 串联接在电源电压不变的电路中,电压表前后两次的接线不同。闭合开关后,图甲中电压表的示数为 $ 1.6 $ V,图乙中电压表的示数为 $ 2.9 $ V,则小灯泡 $ L_1 $ 两端的电压为1.6V,小灯泡 $ L_2 $ 两端的电压为1.3V。

答案： 1. 首先明确串联电路电压特点：
在串联电路中，$U = U_1+U_2$（$U$为电源电压，$U_1$、$U_2$为串联用电器两端电压）。
由图甲可知，电压表测$L_1$两端电压，即$U_{L1}=1.6V$。
由图乙可知，电压表测电源电压，即$U = 2.9V$。
2. 然后根据串联电路电压公式计算$L_2$两端电压：
根据$U = U_{L1}+U_{L2}$，可得$U_{L2}=U - U_{L1}$。
把$U = 2.9V$，$U_{L1}=1.6V$代入公式$U_{L2}=U - U_{L1}$中，$U_{L2}=2.9V−1.6V$。
计算得$U_{L2}=1.3V$。
故答案依次为：$1.6$；$1.3$。

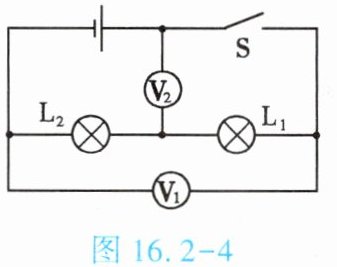

2. (★★)如图 16.2 - 4 所示的电路图中,当闭合开关 $ S $ 后,电压表 $ V_1 $、$ V_2 $ 的示数分别为 $ 4.5 $ V、$ 2.5 $ V,则小灯泡 $ L_1 $ 两端的电压为2.5V,小灯泡 $ L_2 $ 两端的电压为2V,电源电压为4.5V。

答案： 2.5 2 4.5

3. (★★)如图 16.2 - 5 所示,在“探究串联电路中用电器两端电压与电源两端电压的关系”时,小雨同学用电压表测出 $ ab $、$ bc $、$ ac $ 两端的电压分别为 $ U_{ab} = 3 $ V,$ U_{bc} = 3 $ V,$ U_{ac} = 6 $ V,在表格中记录数据后,下一步应该做的是【D】

A.整理器材,得出结论
B.对换小灯泡 $ L_1 $ 和 $ L_2 $ 的位置,再测出一组电压值
C.小组讨论此组数据,并得出结论
D.换用不同规格的小灯泡,再测出几组电压值

答案： D

4. (★★)两盏不同的灯 $ L_1 $ 与 $ L_2 $ 并联后接在电源上,发现灯 $ L_1 $ 比灯 $ L_2 $ 亮,则灯 $ L_1 $ 两端的电压与灯 $ L_2 $ 两端的电压相比,下列说法正确的是【C】
A.灯 $ L_1 $ 两端的电压大
B.灯 $ L_2 $ 两端的电压大
C.灯 $ L_1 $ 与灯 $ L_2 $ 两端的电压一样大
D.无法确定哪盏灯两端的电压大

答案： C

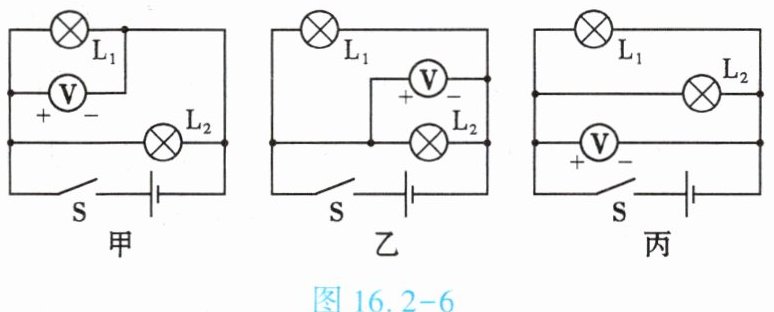

5. (★★)(双选)如图 16.2 - 6 所示是利用电压表测量并联电路电压的三种接法,下列说法正确的是【BC】

A.甲、乙的测量结果之和等于丙的测量结果
B.三种接法的测量结果是一样的
C.三种接法都能测出电源电压
D.只有甲、乙两种接法的测量结果相同

答案： BC

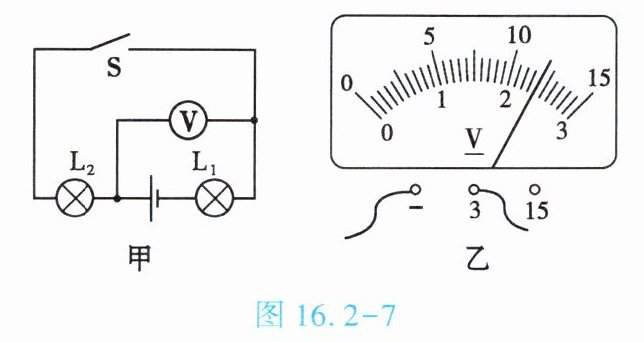

1. (★★)如图 16.2 - 7 甲所示,灯泡 $ L_1 $ 和 $ L_2 $ 是串联的,电压表测的是$ L_2 $两端的电压。若电源电压是 $ 6 $ V,开关闭合后,电压表的示数如图 16.2 - 7 乙所示,则灯泡 $ L_1 $ 两端的电压是3.6V,$ L_2 $ 两端的电压是2.4V。

答案： 串 L₂ 3.6 2.4
