《2025年基础训练大象出版社九年级物理全一册人教版》

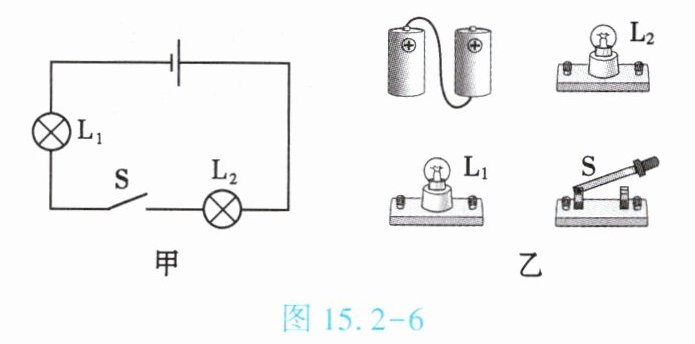

5. (★★)请你根据图15.2-6甲的电路图,用笔画线表示导线,将图15.2-6乙的实物连接完整。

答案：

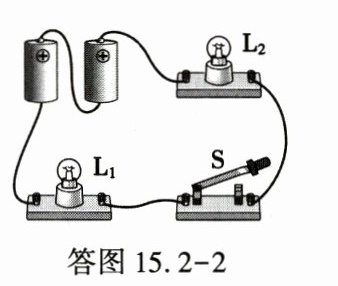

如答图 15.2-2 所示

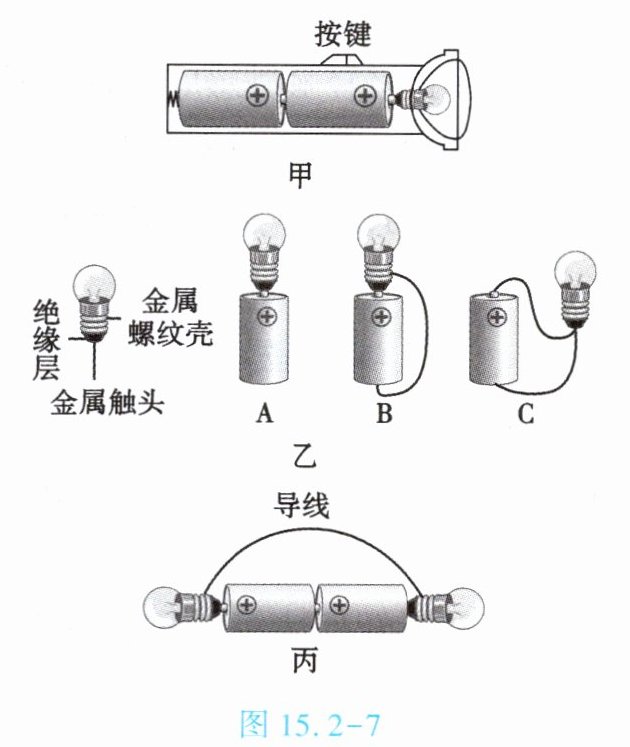

6. (★★★)灯泡是常见的用电器,用灯泡可以做如图15.2-7所示的实验。

(1)在“观察手电筒”的活动中,图15.2-7甲中按键相当于电路中的开关。
(2)在“用一节干电池、导线使一个小灯泡发光”的活动中,图15.2-7乙中三种做法可行的是B,存在安全隐患的是C。(填字母)
(3)在“怎样使两个小灯泡都亮起来”的活动中,采用如图15.2-7丙所示的方法连接,两个小灯泡都亮了。请在虚线框内画出相应的电路图。

如答图 15.2-3 所示

答案：

(1)开关
(2)B C
(3)如答图 15.2-3 所示

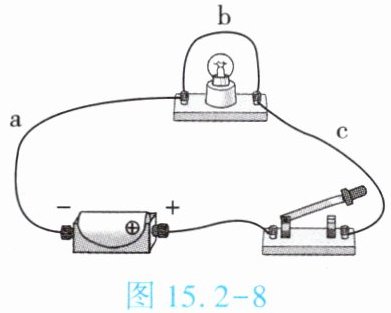

7. (★★)如图15.2-8所示,开关闭合后,电路的这种状态叫作短路,可能会将电源(填“电源”或“灯泡”)烧坏;若要使小灯泡发光,应该去掉导线b(填“a”“b”或“c”)。

答案： 短路 电源 b

8. (★★)小红同学在使用手电筒时发现灯泡不亮,她对灯泡不亮的原因进行了几种判断,其中不可能的是【D】
A.小灯泡的灯丝断了
B.电池没电了
C.小灯泡与电路接触不良
D.手电筒开关处出现短路

答案： D

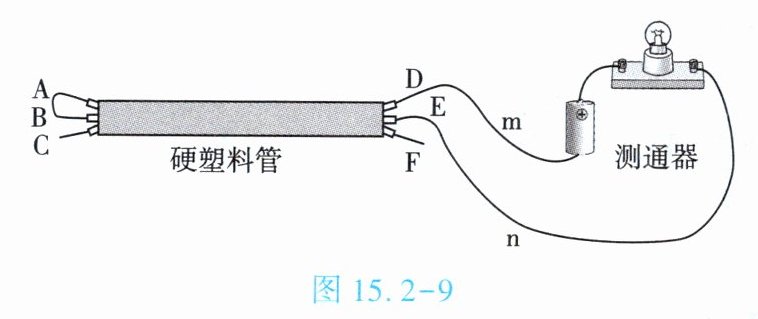

9. (★★★)如图15.2-9所示,一根硬塑料管内穿有三根完全相同的电线,为了辨别哪两个线头为同一根电线的两端,连接A和B,将测通器的m连接在D上,当n连接E时小灯泡不发光,n连接F时小灯泡仍不发光。由此可以确定为同一电线两端的是【C】

A.线头A、E
B.线头B、F
C.线头C、D
D.线头C、F

答案： C
