《2025年基础训练大象出版社九年级物理全一册人教版》

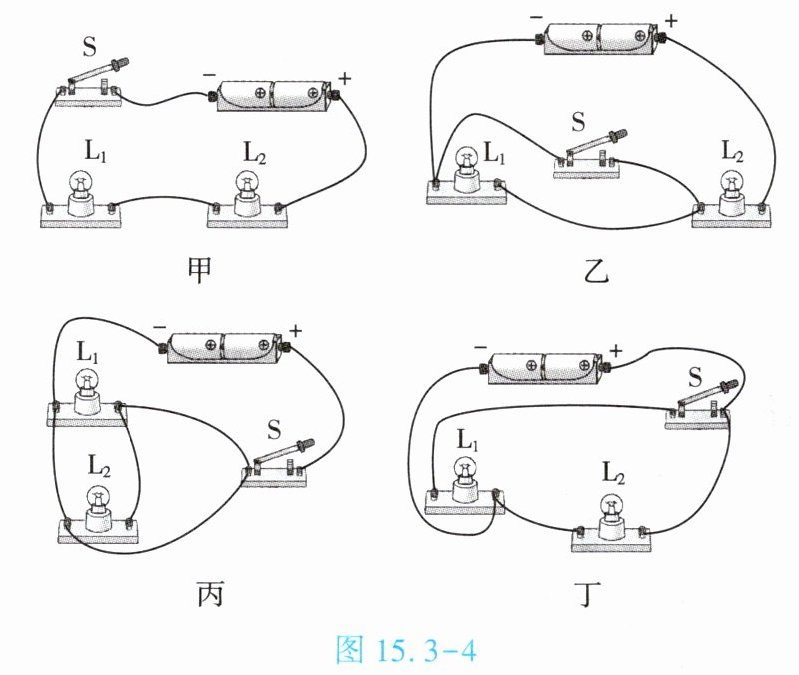

4. (★★★)实验小组的同学连接了如图 15.3 - 4 所示的四个电路来探究开关的控制作用,下列判断正确的是【D】

A.图甲中,开关 $ S $ 只控制 $ L_1 $
B.图乙中,闭合开关 $ S $,两灯都亮
C.图丙中,闭合开关 $ S $,$ L_1 $ 亮,$ L_2 $ 不亮
D.图丁中,开关 $ S $ 在 $ L_1 $ 所在支路,只控制 $ L_1 $

答案： D

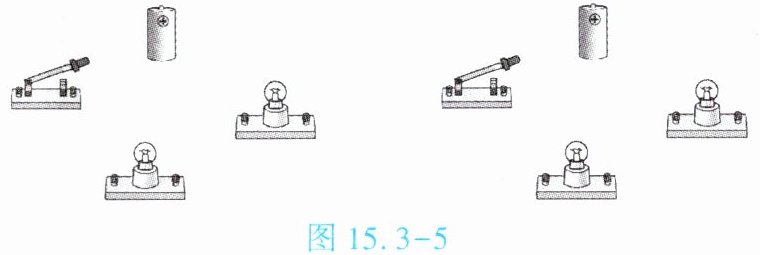

5. (★★★)给出两个灯泡、一节电池、若干导线和一个开关,如图 15.3 - 5 所示,请你用两种不同的接法设计电路,使开关闭合后两个灯泡同时发光。

答案：

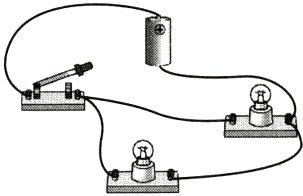

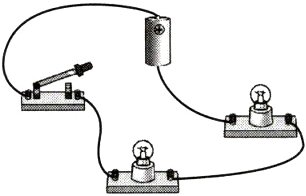

如答图15.3-1所示
　　 答图15.3-1

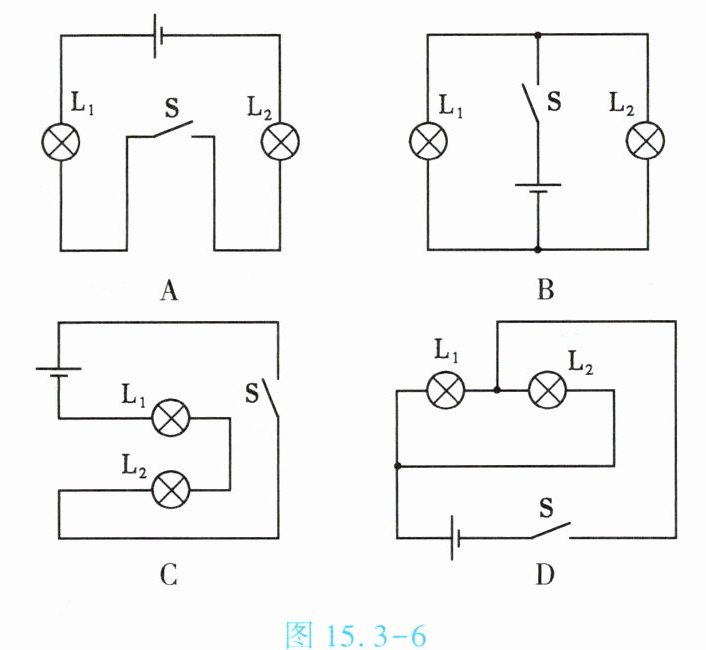

1. (★★)(双选)在图 15.3 - 6 所示的电路图中,闭合开关 $ S $,小灯泡 $ L_1 $、$ L_2 $ 串联的是【AC】

答案： AC

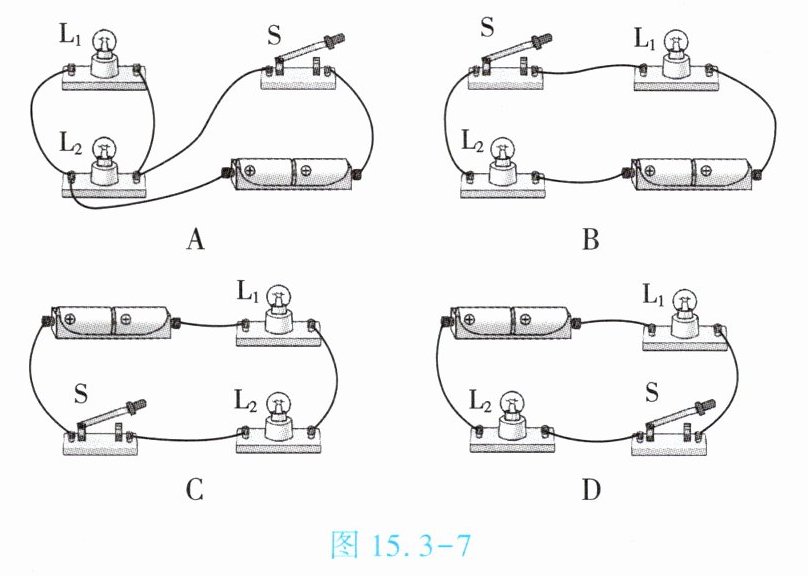

2. (★★)在如图 15.3 - 7 所示的电路中,闭合开关 $ S $,小灯泡 $ L_1 $、$ L_2 $ 并联的是【A】

答案： A

3. (★★★)在图 15.3 - 8 所示的电路图中,有三个开关 $ S_1 $、$ S_2 $ 和 $ S_3 $,如果仅将开关 $ S_3 $ 闭合,$ S_1 $、$ S_2 $ 断开,则小灯泡 $ L_1 $、$ L_2 $串联；如果将开关 $ S_1 $、$ S_2 $ 闭合,$ S_3 $ 断开,则小灯泡 $ L_1 $、$ L_2 $并联。不允许将开关$ S_1 $、$ S_2 $和$ S_3 $同时闭合,否则电源会被短路。

答案： 串 并 S₁、S₂和S₃
