《2025年基础训练大象出版社九年级物理全一册人教版》

请同学们预习本节课教材内容,完成下表。
|本节要点|预习导航|
|串联和并联|①将两个小灯泡依次相连,然后接到电路中,这两个小灯泡是串联的。②将两个小灯泡的两端分别连在一起,然后接到电路中,这两个小灯泡是并联的。③并联电路中两个用电器共用的那部分电路叫干路,单独使用的那部分电路叫支路。拓展：两个元件依次相连,这两个元件的连接方式为串联,例如电路中开关和电源就是串联；两个元件两端分别连在一起,这两个元件的连接方式为并联。|
|连接串联电路和并联电路|①在串联电路中,开关可以控制所有用电器,开关位置的改变不影响它对用电器的控制作用。②在并联电路中,干路开关可以控制所有用电器,支路开关只能控制其所在支路的用电器。注意：连接电路时,开关应该断开,电路连接后,检查电路连接无误后,才能闭合开关。|

答案： 串联和并联:①串联 ②并联 ③干路 支路 连接串联电路和并联电路:①所有用电器 不影响 ②干路 支路

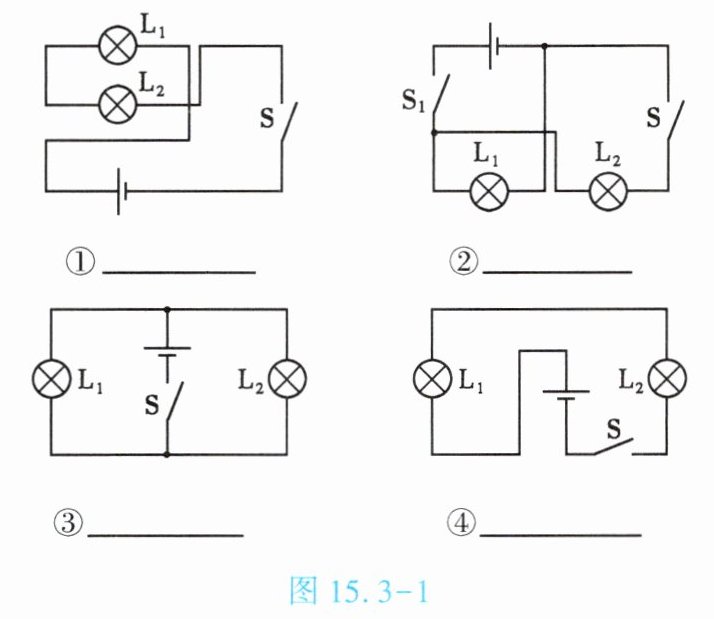

1. (★★)把图 15.3 - 1 中灯泡 $ L_1 $ 与 $ L_2 $ 的连接方式填写在横线上。

①串联 ②并联 ③并联 ④串联

答案： ①串联 ②并联 ③并联 ④串联

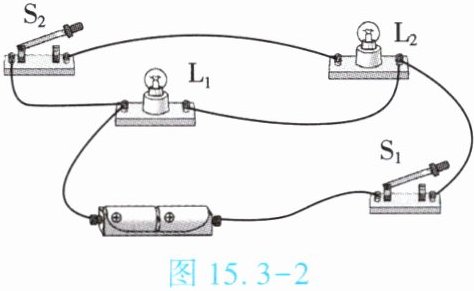

2. (★★)如图 15.3 - 2 所示电路,只闭合开关 $ S_1 $,灯L₁亮；两个开关都闭合,$ L_1 $ 与 $ L_2 $ 的连接方式为并联。

答案： L₁ 并联

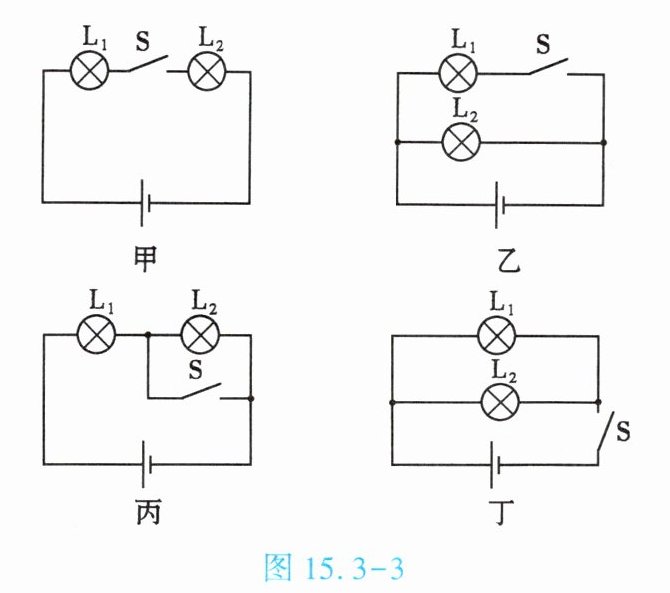

3. (★★)如图 15.3 - 3 所示的电路图中,开关 $ S $ 能使 $ L_1 $ 和 $ L_2 $ 同时发光或熄灭的是【C】

A.甲、丙
B.乙、丁
C.甲、丁
D.丙、丁

答案： C
