《2025年基础训练大象出版社九年级物理全一册人教版》

1. (★★)汽车转向前,司机会拨动转向横杆,汽车同侧的前、后两个转向灯就会同时亮,同时熄灭,但其中一个损坏时,另一个仍能正常工作,这两个转向灯在电路中的连接方式为并联,转向横杆相当于电路中的开关。

答案： 并联 开关

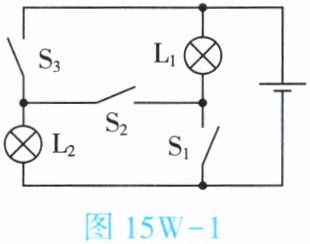

2. (★★)如图 15W - 1 所示,若使灯泡$ L_1$和$ L_2$串联,应只闭合开关S₂；若使灯泡$ L_1$和$ L_2$并联,应只闭合开关S₁、S₃；当只闭合开关$ S_1$和$ S_2$时,灯泡L₂不亮。
]

答案： S₂ S₁、S₃ L₂

3. (★★)如图 15W - 2 所示是小敏同学在某次实验探究中连接的电路,开关$ S_2$控制的是灯泡L₂,电流表测量干路中(填“通过灯泡$ L_1”“$通过灯泡$ L_2”$或“干路中”)的电流。
]

答案： L₂ 干路中

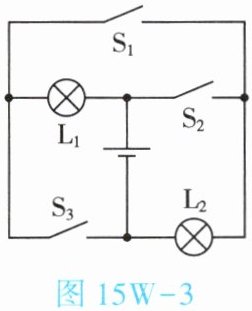

4. (★★★)小明在学习了电路之后,自己设计了如图 15W - 3 所示的电路图。对于该电路,下列说法正确的是【C】

A.只闭合开关$ S_1,$灯泡$ L_1$和$ L_2$组成并联电路
B.只闭合开关$ S_2、$$S_3,$灯泡$ L_1$和$ L_2$组成串联电路
C.同时闭合开关$ S_1、$$S_2$和$ S_3,$此时电源处于短路状态
D.无论怎样闭合开关,灯泡$ L_1$和$ L_2$都不能组成串联或并联电路

答案： C
