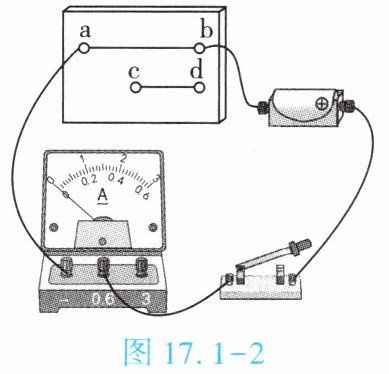

3. (★★)如图 17.1 - 2 所示,电源电压不变,接入电阻不同的电阻丝 ab 和 cd 时,电流表的示数不同,这说明电路中的电流大小跟电路中电阻的大小有关。

答案： 电阻

4. (★★)(双选)如图 17.1 - 3 所示,在“探究电压一定时电流与电阻的关系”时,电源电压恒为 3 V,实验中准备了电阻分别为 5 Ω、10 Ω、20 Ω 的电阻器,当将 10 Ω 的电阻器接入 a、b 间时,调节滑动变阻器,使电压表的示数为 2 V,再分别用 5 Ω、20 Ω 的电阻器替换 10 Ω 的电阻器进行实验。下列说法正确的是【BD】

A.用 5 Ω 的电阻器替换,滑片 P 应向右端移动
B.用 5 Ω 的电阻器替换,滑片 P 应向左端移动
C.用 20 Ω 的电阻器替换,滑片 P 应向左端移动
D.用 20 Ω 的电阻器替换,滑片 P 应向右端移动

答案： BD

1. (★★)一根导线的电阻是 12 Ω,当其两端的电压为 6 V 时,通过导线的电流为 0.5 A；若它两端的电压为 18 V,则通过导线的电流是1.5A,此时导线的电阻是12Ω；若通过导线的电流为零,则导线的电阻是12Ω。

答案： 1.5　12　12

2. (★★)一个导体接在某一电路中,如果把加在其两端的电压减半,则导体的电阻和通过它的电流将【C】
A.都减半
B.电流不变,电阻加倍
C.电阻不变,电流减半
D.都保持不变

答案： C

3. (★★)分别将 $ U_1 = 4 $ V、$ U_2 = 6 $ V 加在某定值电阻的两端,则两次通过该定值电阻的电流之比为【B】
A.$ 3 : 2 $
B.$ 2 : 3 $
C.$ 1 : 1 $
D.$ 1 : 2 $

答案： B

4. (★★★)在“探究电阻一定时电流与电压的关系”的实验中,定值电阻的电阻 $ R = 5 $ Ω,电源电压保持不变。

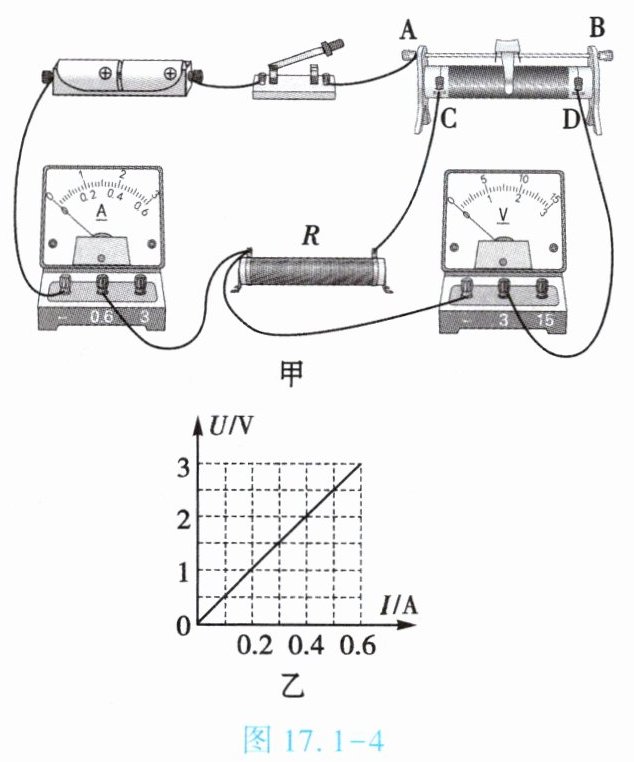

(1)小明根据电路图连接了如图 17.1 - 4 甲所示的实验电路,检查时发现有一根导线连接有误。请在这根导线上打“×”,并用笔画线表示导线,画出正确的连线(导线不得交叉)。

(2)电路改正后,开始进行实验,小明根据测出的数据,画出了定值电阻的 $ U - I $ 图像,如图 17.1 - 4 乙所示,由图像可以得出结论：______。为了使结论更具有普遍性,小明还应该______。

答案：

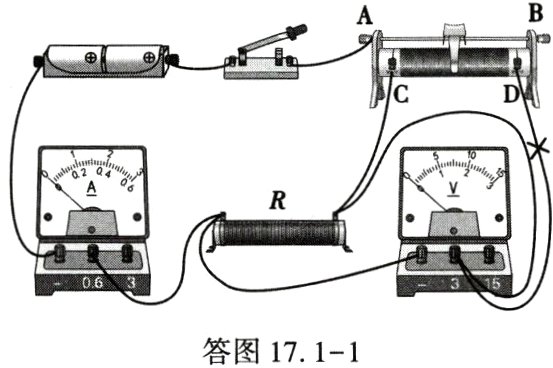

(1)如答图17.1−1所示(任选其一)

(2)电阻一定时,通过定值电阻的电流与定值电阻两端的电压成正比　更换电阻不同的定值电阻继续实验(合理即可)
