《2025年基础训练大象出版社九年级物理全一册人教版》

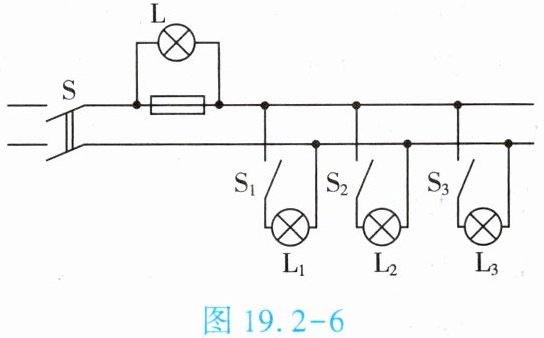

3.(★★★)家庭照明电路在使用时免不了会出现故障,工人师傅常采用下列方法进行检测。如图19.2-6所示,用一个额定电压为$220 V的完好白炽灯L$作为“检验灯”,与熔断器的熔丝并联,然后只闭合开关$S$、$S_1$,若$L$正常发光,说明$L_1$短路；只闭合开关$S$、$S_2$,若$L$发出暗红色的光(发光不正常),说明$L_2$____正常；只闭合开关$S$、$S_3$,若$L$不发光,说明$L_3$____断路。(填“正常”“短路”或“断路”)

答案： 短路 正常 断路

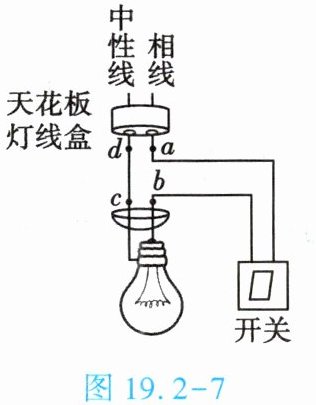

4.(★★★)如图19.2-7所示的家庭电路,开关闭合后发现灯泡不亮,于是某同学利用测电笔分别接触$a$、$b$、$c$、$d$四处,发现只有一处不能使测电笔的氖管发光,则故障原因可能是中性线 cd 之间断路。

答案： 中性线 cd 之间断路

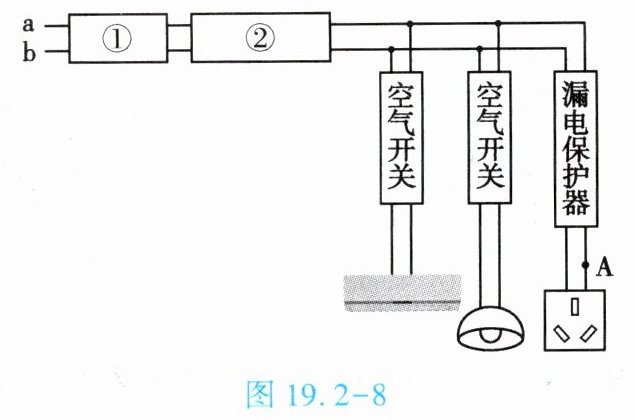

5.(★★)如图19.2-8所示是现在一般标准住宅户内配电系统方框图,其中导线$a$、$b$为进户线。下列说法正确的是【D】

A.方框①是总开关
B.$b$进户线为相线
C.方框②为计量家中用电器消耗的总电能的装置
D.人触摸导线$A$的破损处,漏电保护器会断开

答案： D

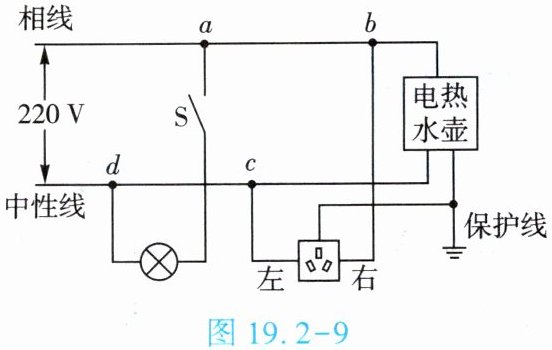

6.(★★★)如图19.2-9是某同学家的部分电路,他将电饭锅的插头插入三孔插座后,正在烧水的电热水壶突然停止工作,电灯也不发光。拔出电饭锅的插头,电热水壶仍不能工作。用测电笔分别测试插座的左、右孔,发现氖管均发光。若电路中只有一处故障,则【C】

A.电热水壶所在电路的$b$、$c$间短路
B.插座接的保护线断路
C.电路的$d$点到进户中性线间导线断路
D.电路的$a$、$b$间导线断路
家庭电路的基本组成

答案： C

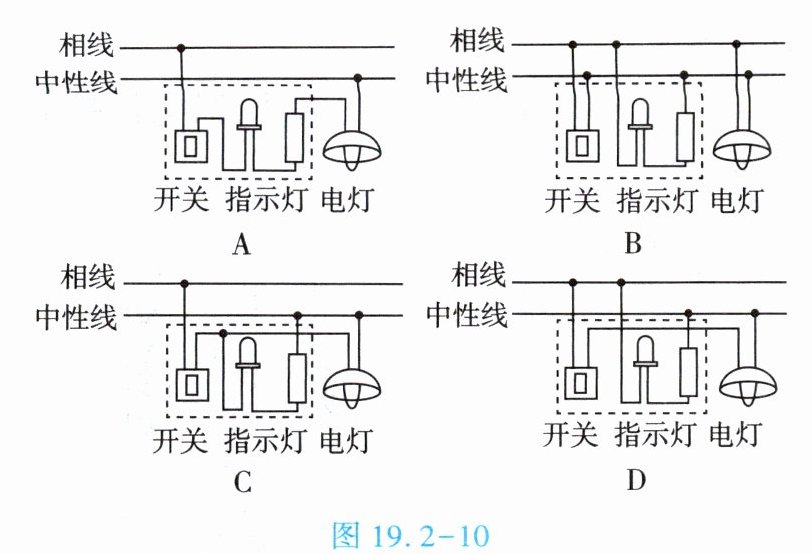

7.(★★)目前市场上有一款带小夜灯(指示灯)的家用电路开关面板售卖。当闭合开关后,指示灯发亮,对应的电灯也工作；指示灯烧坏了,闭合开关后,对应的电灯也可以继续工作。根据上面的描述,图19.2-10中符合该面板接线图的是【C】

答案： C
