5. (★★)在“探究电流与电压、电阻的关系”的实验中,得到下表中的数据：
|电压 $ U / V $|电阻 $ R / \Omega $|电流 $ I / A $|
|2|5|0.4|
|3|15|0.2|
|4|40|0.1|
分析表格中的数据,可得出电流 $ I $ 与电压 $ U $、电阻 $ R $ 的数学表达式应是 $ I = $$\frac{U}{R}$。

答案： $\frac{U}{R}$

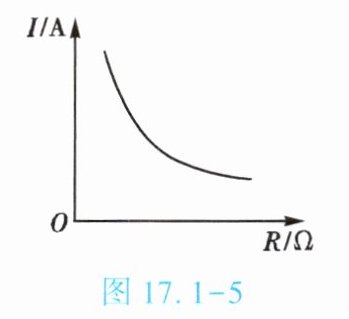

6. (★★★)某同学在“探究电流与电压、电阻的关系”时,根据收集到的数据画出了如图 17.1 - 5 所示的图像。下列结论与图像相符的是【C】

A.电阻一定时,电流随着电压的增大而增大
B.电阻一定时,电压随着电流的增大而增大
C.电压一定时,电流随着电阻的增大而减小
D.电压一定时,电阻随着电流的增大而减小

答案： C

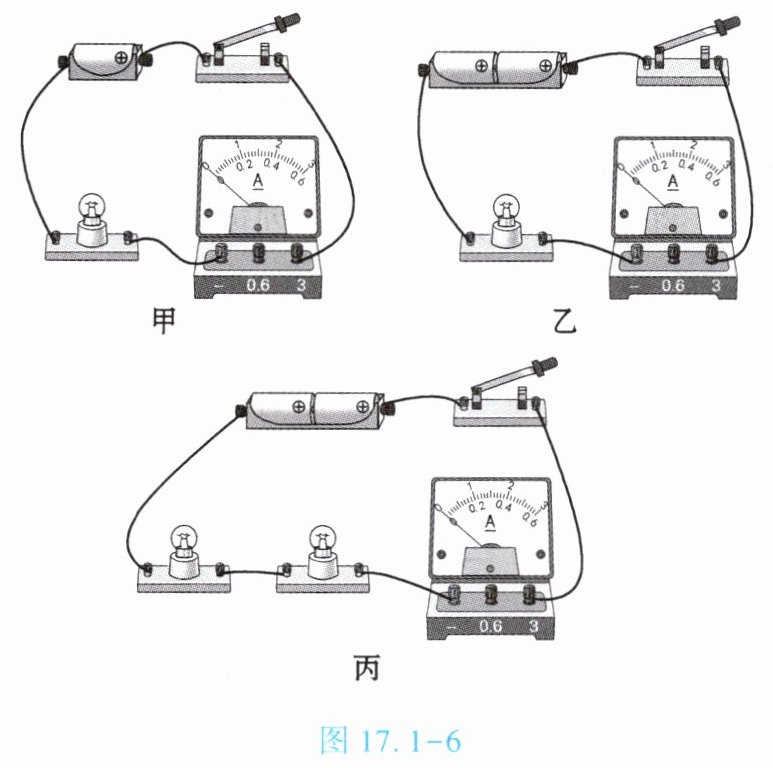

7. (★★★)小明利用两节相同的干电池、两个相同的灯泡(假定电阻不变),以及电流表、开关、导线,设计了如图 17.1 - 6 所示的三组实验。对于这三组实验,下列判断正确的是【B】

A.利用甲、乙两图的实验,可以探究电流一定时,电阻和电压之间的关系
B.利用甲、乙两图的实验,可以探究电阻一定时,电流和电压之间的关系
C.利用乙、丙两图的实验,可以探究电流一定时,电阻和电压之间的关系
D.利用甲、丙两图的实验,可以探究电压一定时,电流和电阻之间的关系

答案： B
