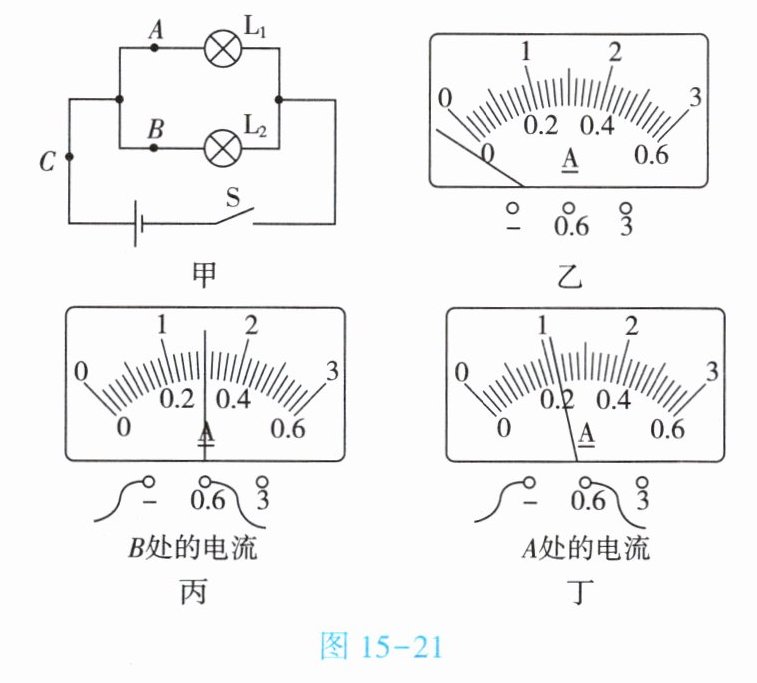

13. (★★★)小明在“探究并联电路中干路电流与各支路电流的关系”的实验中,设计了如图15 - 21甲所示的电路图。

(1)电流表在使用时必须串联(填“串联”或“并联”)在被测电路中。
(2)小明把电流表接入A处,当闭合开关时,发现电流表指针如图15 - 21乙所示,出现这种故障的原因是电流表的正、负接线柱接反了。
(3)连接正确后,测出A、B、C三处的电流并记录数据,请将电流表的示数(如图15 - 21丙、丁)填入下表。
| |C处的电流I_C/A|B处的电流I_B/A|A处的电流I_A/A|
|第一次测量|0.52|0.30|0.22|
(4)分析上表的数据,可以得出结论：I_C=I_A+I_B(写出I_A、I_B、I_C的关系)。上面的实验设计存在的不足之处是只进行一次实验就得出结论,实验结论具有偶然性,你对此设计提出的改进建议是更换不同规格的小灯泡,进行多次实验,再总结得出结论。

答案：
(1)串联
(2)电流表的正、负接线柱接反了
(3)0.30 0.22
(4)I_C=I_A+I_B 只进行一次实验就得出结论,实验结论具有偶然性 更换不同规格的小灯泡,进行多次实验,再总结得出结论
