《2025年基础训练大象出版社九年级物理全一册人教版》

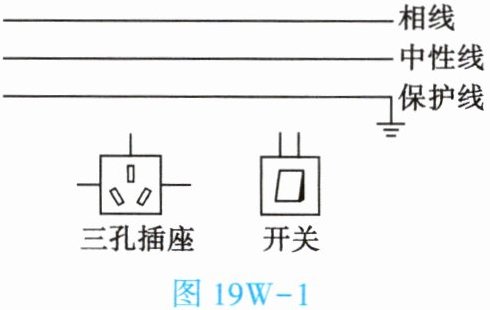

1. (★★)生活中经常用到带开关的插座,请将图 19W-1 中三孔插座和控制三孔插座的开关正确接入电路。

答案：

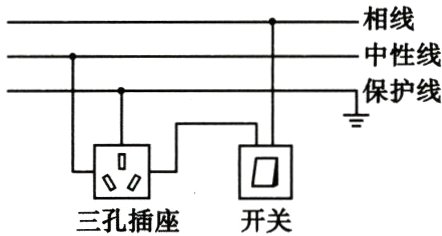

1. 如答图19W-1所示

答图19W-1

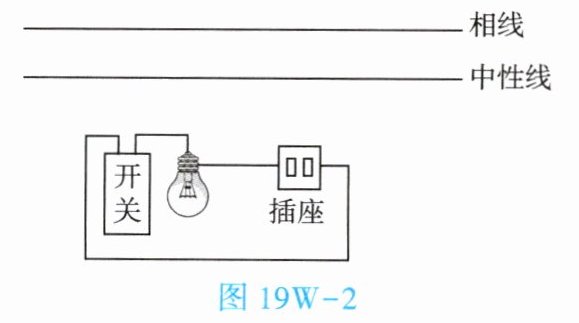

2. (★★)请用笔画线表示导线,将图19W-2 中的电灯、开关和插座接入家庭电路中。(开关只控制电灯)

答案：

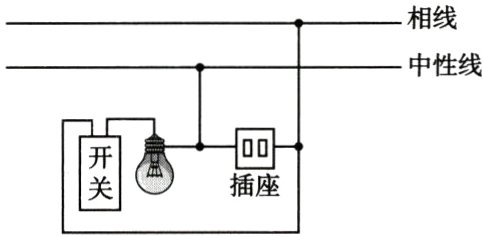

2. 如答图19W-2所示

答图19W-2

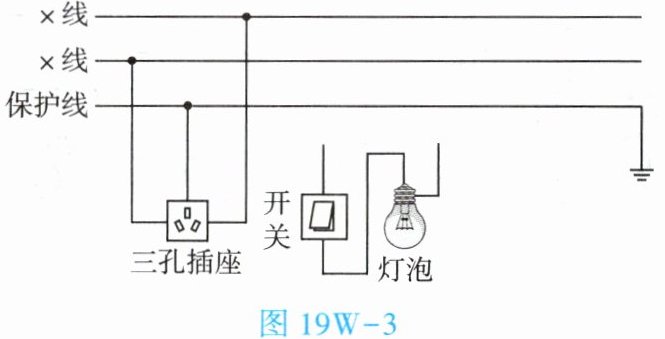

3. (★★)请用笔画线表示导线,在图19W-3 中完成家庭电路的连接。

答案：

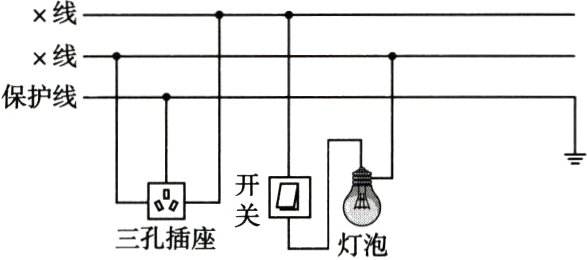

3. 如答图19W-3所示

答图19W-3

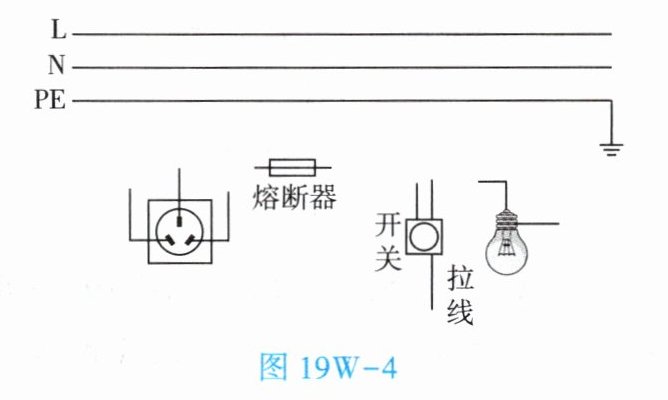

4. (★★)用笔画线表示导线,将图 19W-4中带拉线的开关、电灯、含熔断器的插座接入家庭电路中。要求:符合安全用电原则。

答案：

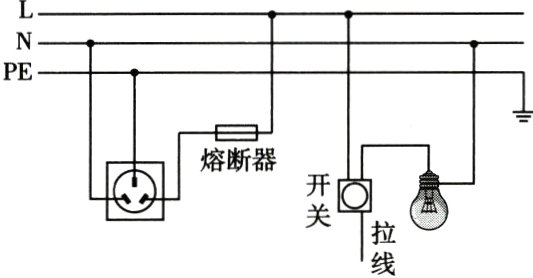

4. 如答图19W-4所示

答图19W-4

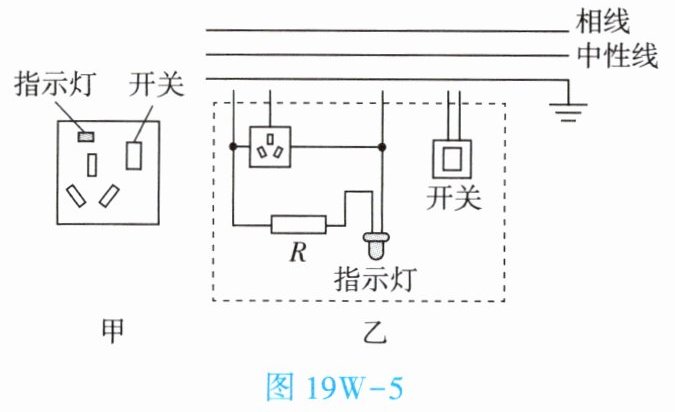

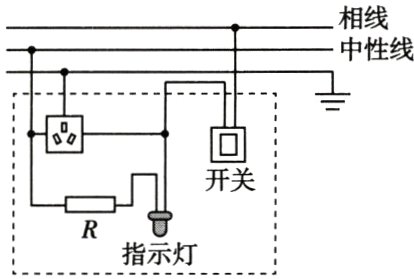

5. (★★)小明家的洗衣机的插头和墙上的插座始终相连,小明爸爸想安装如图19W-5 甲所示的带指示灯和开关的三孔插座,开关闭合,指示灯亮,洗衣机通电;开关断开,指示灯灭,洗衣机断电。图19W-5 乙虚线框内是该三孔插座的内部结构图,请在图19W-5 乙中用笔画线表示导线,连接该三孔插座的电路。

答案：
5. 如答图19W-5所示

答图19W-5

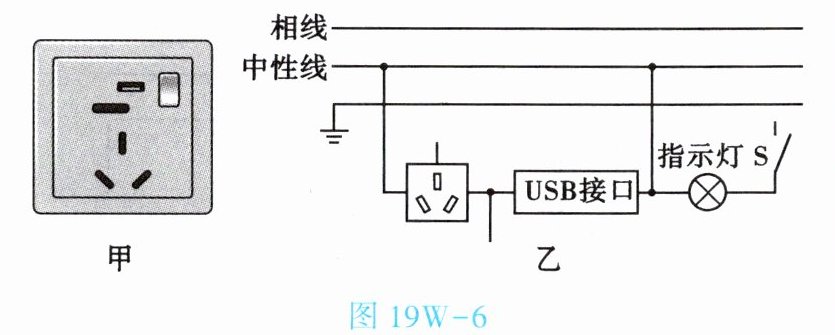

6. (★★)如图 19W-6 甲所示是彬彬家将要在墙上安装的一个带有 USB 接口的三孔插座,其内部简化电路如图 19W-6 乙所示。当闭合开关 S 时,指示灯发光,三孔插座和 USB 接口才能正常使用。请你在图19W-6 乙中将未完成的电路补充完整。

答案：

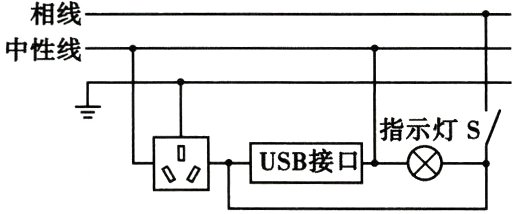

6. 如答图19W-6所示

答图19W-6
