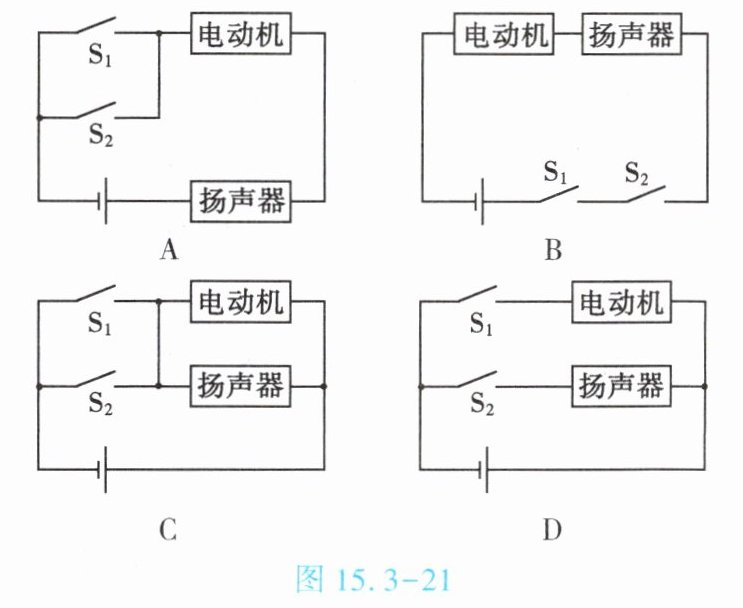

6. (★★★)消防安全关系到千万家庭的幸福生活,为此欢欢设计了一款防火门,火灾发生时智能开关$ S_1 $会自动闭合,开关$ S_2 $可以人为闭合,任意一个开关闭合都可以让电动机关闭防火门,同时扬声器进行报警。电动机和扬声器的工作互不影响,图 15.3 - 21 中电路图能够实现的是【C】
]

答案： C

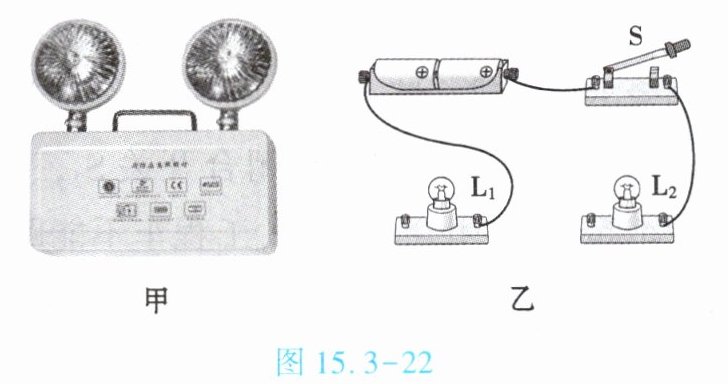

7. (★★★)图 15.3 - 22 甲是一款学校常用的应急照明灯,当外部电路停电时两个应急灯都发光。两个应急灯都正在发光时,小宁看到工人师傅将学校应急灯中的任意一个灯泡拧下,而另一个灯泡仍然发光。根据以上现象,小宁画出了这款应急照明灯的部分电路,如图 15.3 - 22 乙所示,请你用笔画线表示导线把图乙的电路连接完整。
]

答案：
如答图15.3-4所示

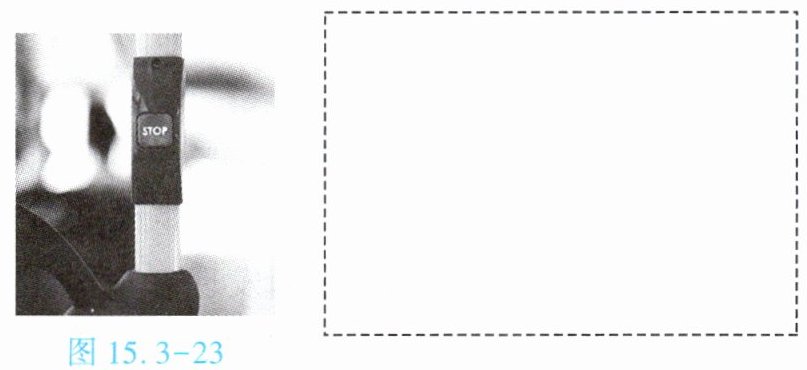

8. (★★★)如图 15.3 - 23 所示,某市公交车后门的两个扶杆上均装有一个按钮,两个按钮都相当于一个开关。当乘客按下任一按钮,驾驶台上的指示灯亮,提醒司机有人下车。请你在虚线框内画出这个电路图。
]

答案：
如答图15.3-5所示

答图15.3-5

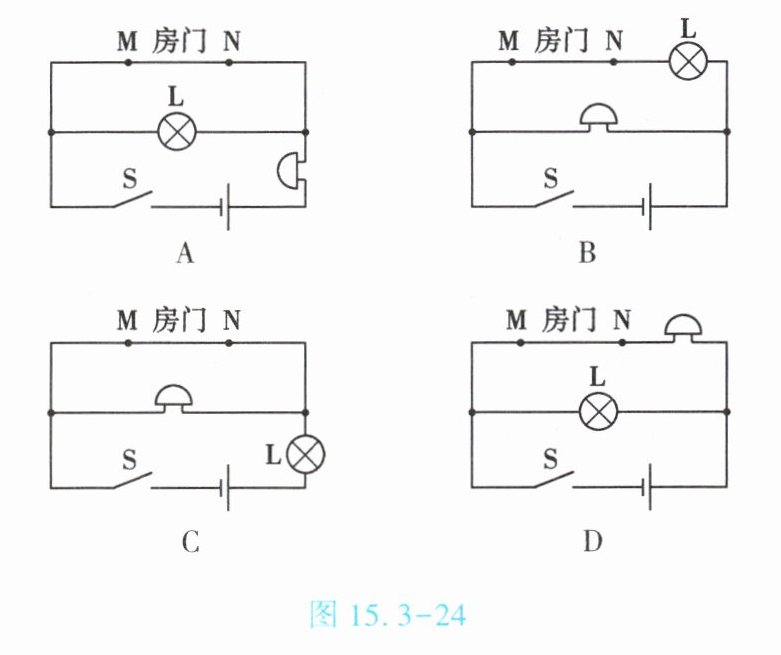

9. (★★★)(2025·苏州)小明要设计自动防盗报警电路。要求：开关 S 闭合后,灯亮、电铃不响；当房门被打开时,细导线 MN 被扯断,灯亮且电铃响。图 15.3 - 24 所示电路图中,符合设计要求的是【C】
]

答案： C
