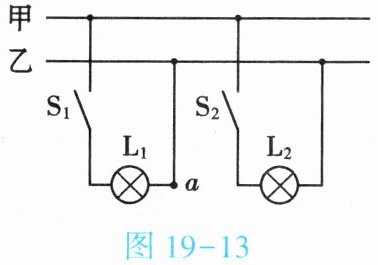

4. (★★)家庭电路的部分电路图如图19-13所示(电路连接规范)。只闭合开关$S_1,$灯$L_1$正常发光,此时用测电笔接触a点,测电笔的氖管______不发光(填“发光”或“不发光”);再闭合开关$S_2,$灯$L_1$马上熄灭,则故障原因可能是灯$L_2______短路($填“短路”或“断路”)。

答案： 不发光 短路

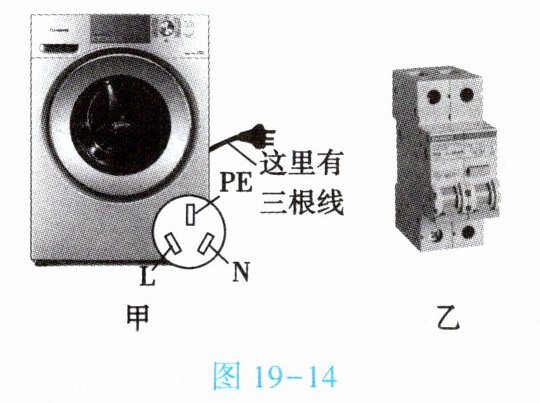

5. (★★)如图19-14甲所示,洗衣机的电源插头有三个脚,其中标有“L”的脚接相线,标着“N”的脚接中性线,标有“PE”的脚和洗衣机的金属外壳相连。新建楼房的供电线路已经不再使用熔丝,而用空气开关(如图19-14乙所示)代替,当家庭电路中电流过大时,空气开关“跳闸”,从而切断电路。

答案： 金属外壳 电流过大

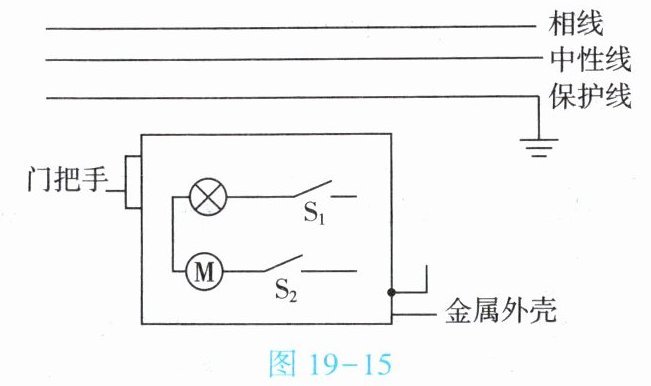

6. (★★)如图19-15为电冰箱部分电路示意图。电冰箱内照明灯由开关$S_1$控制,压缩机M由开关$S_2$控制。请用笔画线表示导线,按照安全用电的要求,将该电冰箱接入家庭电路中。

答案：

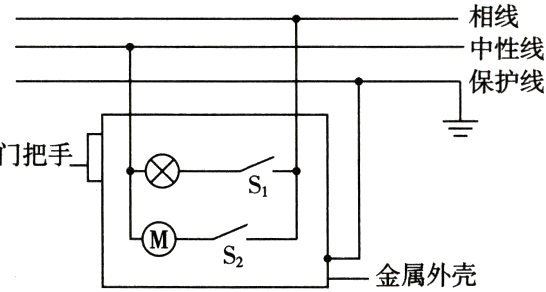

如答图19-2所示

答图19-2

7. (★★)安全用电是每位公民必备的素养。下列符合安全用电原则的是【B】
A.利用突然断电的机会来更换家用灯泡
B.及时更换达到使用寿命的插座、导线和家用电器
C.家庭电路中的空气开关可以安装在任意位置
D.多个大功率用电器使用同一插座

答案： B

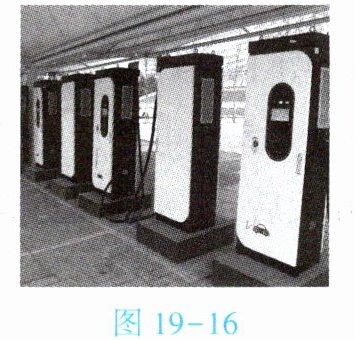

8. (★★)如图19-16所示,新能源汽车逐渐进入人们的生活,相应的新能源汽车充电桩也大量出现。关于充电桩的安装及其安全使用,下列说法正确的是【D】

A.充电桩的外壳应该接在中性线上
B.充电插头的绝缘层破损后仍可以继续使用
C.有经验的电工在安装充电桩时不必断开电源
D.充电桩输出功率越大,与之配套的导线越粗

答案： D

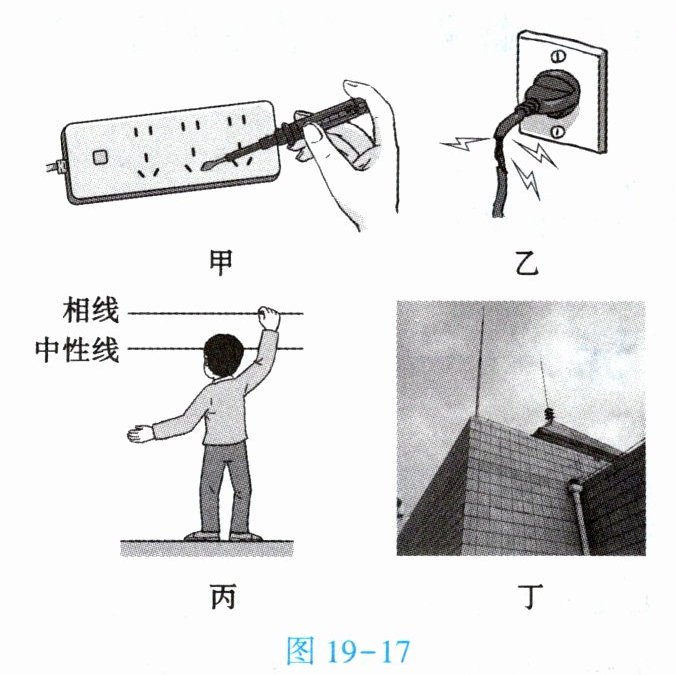

9. (★★)如图19-17所示,关于生活用电,下列说法错误的是【B】

A.图甲中,测电笔的氖管发光,说明该插孔连接的是相线
B.图乙中,电线使用年限过长,绝缘皮破损或老化造成短路,会烧坏用电器
C.图丙中,人体触电时,漏电保护器会切断电路,保护人体安全
D.图丁中,高大建筑的顶端有针状金属物,通过金属线与大地相连,可以防雷

答案： B
