《2025年基础训练大象出版社九年级物理全一册人教版》

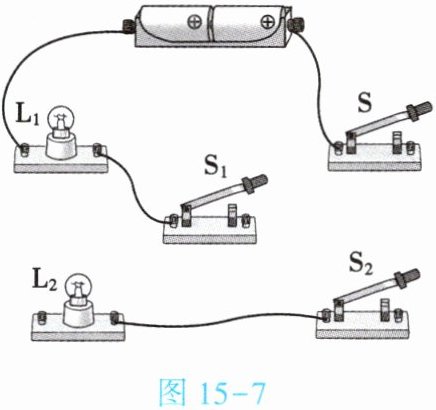

6. (★★★)请根据下表中给出的信息,用笔画线表示导线将图15 - 7所示的实物电路补充完整。
|开关状态|灯泡发光情况|
|闭合S,断开$S_1、$$S_2$|$L_1、$$L_2$均不发光|

|闭合S、$S_1,$断开$S_2$|$L_1$发光$,L_2$不发光|
|闭合S、$S_2,$断开$S_1$|$L_1$不发光$,L_2$发光|
|断开S,闭合$S_1、$$S_2$|$L_1、$$L_2$均不发光|

答案：

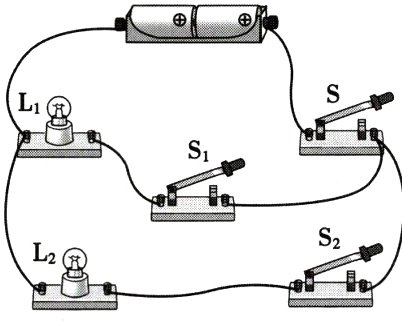

如答图 15-2 所示答图 15-2

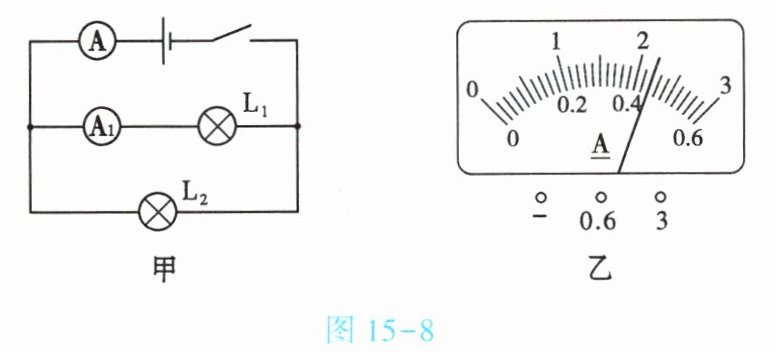

7. (★★)如图15 - 8甲所示的电路图中,闭合开关,两灯泡均发光,且两个完全相同的电流表指针偏转均如图15 - 8乙所示,则通过灯泡$L_1$和$L_2$的电流分别为【B】

A.0.44 A 2.2 A
B.0.44 A 1.76 A
C.0.76 A 0.44 A
D.0.44 A 2.64 A

答案： B

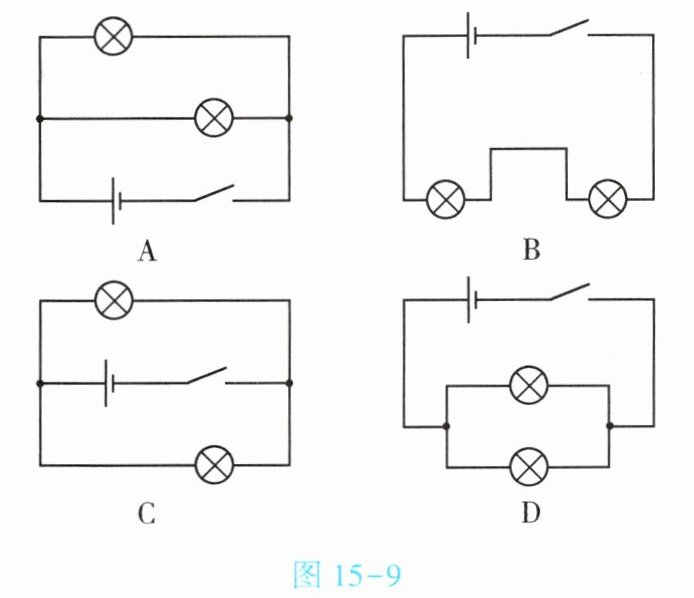

8. (★★)如图15 - 9所示的四个电路图中,开关均闭合后,通过两个灯泡的电流一定相等的是【B】

答案： B

1. (★★)小明乘坐汽车时,手刚接触车门就被“电”了一下,这是因为汽车在行驶过程中与空气摩擦而带了电。为了防止被“电”,很多汽车装有静电消除器,使其与地面接触,静电消除器属于导体(填“导体”或“绝缘体”)。

答案： 摩擦 导体

2. (★★)(2025·长沙)小湘来回晃动晾晒在塑料盘中的米粒后,发现有些米粒会吸附在塑料盘上,且米粒间相互排斥,如图15 - 10所示。下列说法正确的是【D】

A.塑料盘是导体
B.与米粒摩擦后的塑料盘不带电
C.摩擦过程中创造了电荷
D.米粒相互排斥是由于带上了同种电荷

答案： D
