2. (★★)如图 16.2 - 8 所示的电路图中,开关 $ S $ 闭合时,电压表的示数为 $ 4.5 $ V；开关 $ S $ 断开时,电压表的示数为 $ 3 $ V,则此时小灯泡 $ L_1 $ 和 $ L_2 $ 两端的电压分别是3V 和1.5V。

答案： 3 1.5

3. (★★)如图 16.2 - 9 所示的电路图中,先用电压表测量小灯泡 $ L_1 $ 两端的电压,当改为测量小灯泡 $ L_2 $ 两端的电压时,只将电压表接 $ A $ 点的一端改接到 $ C $ 点,这种接法不正确(填“正确”或“不正确”),原因是______改接后电压表的正、负接线柱接反了。

答案： 不正确 改接后电压表的正、负接线柱接反了

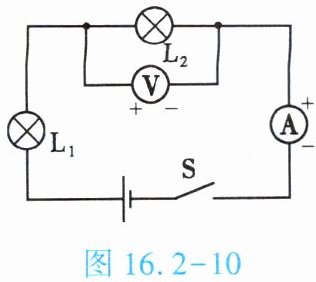

4. (★★)如图 16.2 - 10 所示的电路图中,闭合开关 $ S $ 后,两盏灯都不发光,电流表指针看不出偏转,电压表示数接近电源电压。电路的故障可能是【B】

A.灯 $ L_1 $ 发生短路
B.灯 $ L_2 $ 发生断路
C.电流表是坏的
D.灯 $ L_1 $、$ L_2 $ 的灯丝都断了

答案： B

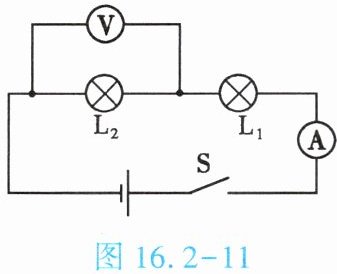

5. (★★★)(双选)如图 16.2 - 11 所示的电路图中,开关 $ S $ 闭合后,发现电流表的指针偏转,电压表的指针没有偏转,则可能出现的故障是【BC】

A.电流表出现短路
B.电压表出现短路
C.灯泡 $ L_2 $ 出现短路
D.灯泡 $ L_1 $ 出现短路

答案： BC

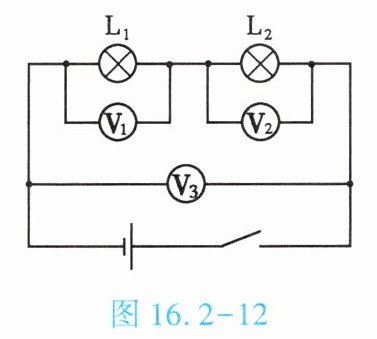

6. (★★★)用如图 16.2 - 12 所示电路图来探究串联电路电压特点时：

(1) 实验中应选择规格不相同(填“相同”或“不相同”)的灯泡。
(2) 用电压表分别测出小灯泡 $ L_1 $ 和 $ L_2 $ 两端电压及串联总电压,分别是 $ U_1 $、$ U_2 $、$ U_3 $,经过多次实验,得到的数据记录在下表中。分析实验数据,可以得到串联电路的电压特点是U₃=U₁+U₂(用公式表示)。
|序号| $ U_1 / V $ | $ U_2 / V $ | $ U_3 / V $ |
|1| $ 2.3 $ | $ 0.7 $ | $ 3.0 $ |
|2| $ 2.0 $ | $ 1.0 $ | $ 3.0 $ |
|3| $ 1.7 $ | $ 1.3 $ | $ 3.0 $ |
(3) 进行多次实验的主要目的是寻找普遍规律。

答案：
(1)不相同
(2)U₃=U₁+U₂
(3)寻找普遍规律
