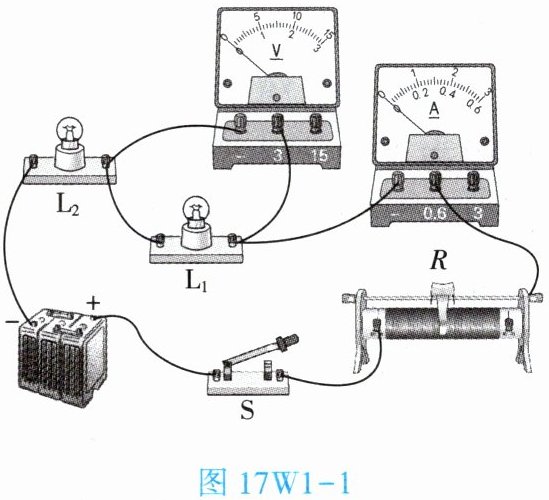

1. (★★★)小明在做电学实验时,连接的电路如图 17W1-1 所示。闭合开关 S,灯$ L_1 $不发光$,L_2 $发光,电流表有示数,电压表无示数。电路故障可能是【B】

A.电流表断路
B.电压表短路
C.灯$ L_1 $断路
D.灯$ L_2 $短路

答案： B

2. (★★★)如图 17W1-2 所示,电源电压不变,闭合开关 S,灯泡$ L_1、$$L_2 $都发光。一段时间后,由于某个灯泡发生故障,两灯泡都熄灭,且电流表示数变为零,电压表示数变大,则下列说法正确的是【C】

A.灯泡$ L_1 $和$ L_2 $发光时,两灯并联
B.灯泡熄灭是灯$ L_2 $断路造成的
C.灯泡熄灭是灯$ L_1 $断路造成的
D.灯泡熄灭是灯$ L_2 $短路造成的

答案： C

3. (★★★)如图 17W1-3 所示电路,闭合开关后,两电流表正常工作,且示数相同,则可能发生的故障是【B】

A.电阻为 R 的电阻器短路
B.电阻为 R 的电阻器断路
C.灯泡 L 短路
D.灯泡 L 断路

答案： B
