《2025年基础训练大象出版社九年级物理全一册人教版》

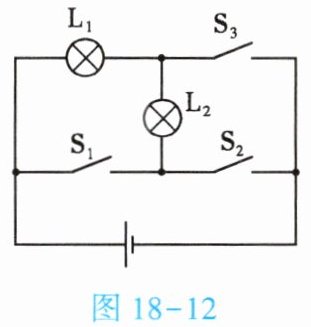

9. (★★★)如图 18 - 12 所示,两个灯泡的规格完全相同,电源电压不变,且灯泡的额定电压等于电源电压。只闭合开关$ S_3,$电路的总功率为$ P_1；$只断开开关$ S_2,$电路的总功率为$ P_2；$只闭合开关$ S_2,$电路的总功率为$ P_3。$下列判断正确的是【B】

$A. P_1 ＞ P_2 ＞ P_3$
$B. P_3 ＜ P_1 ＜ P_2$
$C. P_1 ＜ P_3 ＜ P_2$
$D. P_3 ＞ P_1 ＞ P_2$

答案： B

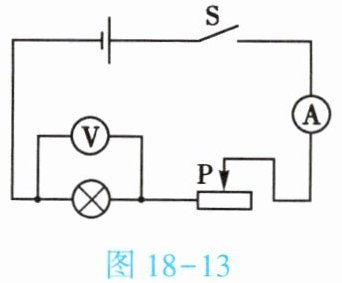

10. (★★★)(双选)如图 18 - 13 所示,电源电压恒为 4.5 V,电流表的测量范围为 0~0.6 A,电压表的测量范围为 0~3 V,灯泡上标有“2.5 V 1.25 W”的字样(不考虑灯丝电阻变化),滑动变阻器的规格为“20 Ω 1 A”。闭合开关 S,在保证电路安全的情况下,移动滑片 P 的过程中【CD】


A.电流表的示数最大为 0.6 A
B.灯泡的最小电功率为 0.12 W
C.电路的最大总电功率为 2.25 W
D.滑动变阻器接入电路的最小电阻为 4 Ω

答案： CD

11. (★★★)在“探究小灯泡在不同电压下工作时的电功率是否相同”的实验中,实验室提供如下器材：电源电压 U 恒为 8 V,滑动变阻器规格为“20 Ω 2 A”,小灯泡的额定电压 U_额 = 2.5 V、额定功率小于 1.2 W,两个电阻 R₀ 分别为 10 Ω、20 Ω 的定值电阻可供选择。

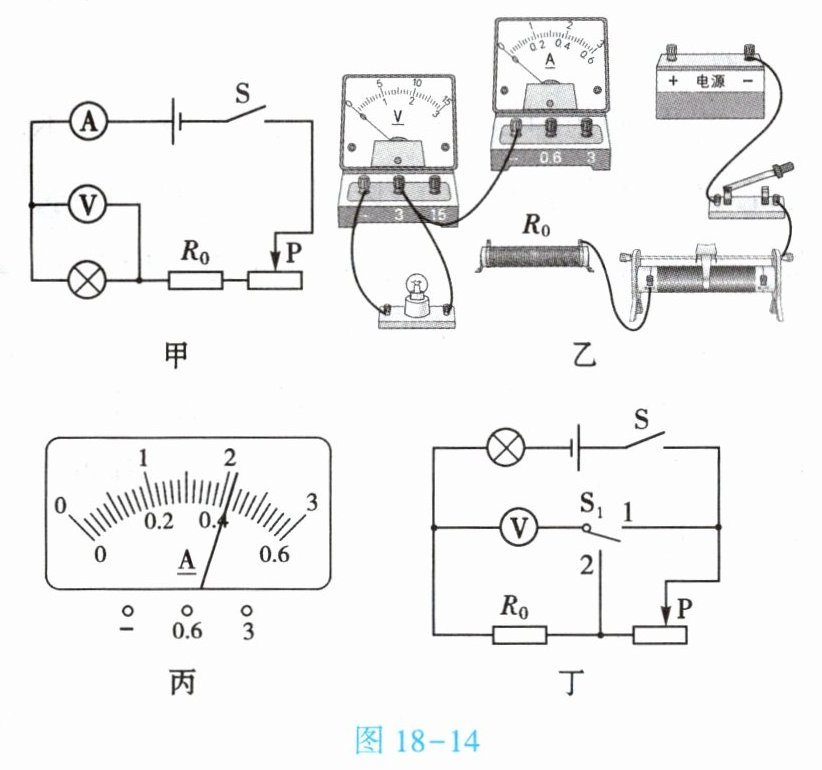

(1)为使小灯泡两端电压有一较大的调节范围,小聪设计了如图 18 - 14 甲所示的电路图,请用笔画线表示导线,完成图 18 - 14 乙中实物电路的连接。

(2)正确连接电路后进行实验,记录的实验数据如下表所示。当电压表示数为 2.5 V 时,电流表示数如图 18 - 14 丙所示,小灯泡的额定功率为____W。
|序号|1|2|3|4|5|
|电压/V|1.0|1.5|2.0|2.5|3.0|
|电流/A|0.24|0.32|0.38| |0.46|
|电功率/W| | | | | |
(3)分析表中数据可得出结论：小灯泡工作时的电功率随电压的增大而____。根据数据还可判断出,小聪在实验中选用的是 R₀ = ____Ω 的定值电阻。
(4)完成实验后,爱动脑筋的小聪又想出一种测量小灯泡额定功率的方法,设计了如图 18 - 14 丁所示的电路图,所用电压表的测量范围为 0~15 V,请将以下实验步骤补充完整。
①按电路图连接电路,检查电路无误后,闭合开关 S,将开关$ S_1 $拨至“1”,调节滑动变阻器滑片直至电压表示数为____；
②保持滑片不动,再将开关$ S_1 $拨至“2”,读出电压表示数 U₀；
③小灯泡的额定功率 P_额 = ____(用 U_额、U₀、R₀ 表示)。
若步骤②中,在将开关$ S_1 $拨至“2”时,不小心将滑片向右移动了少许,其他操作正确,则小灯泡额定功率的测量值与真实值相比____(填“偏大”或“偏小”)。

答案：

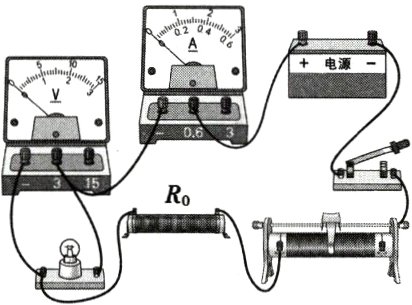

(1)如答图18−1所示

(2)1.05
(3)增大 10
(4)①5.5V(或U - U额) ③$\frac{U_{额}U_{0}}{R_{0}}$ 偏小
