9. (★★★)在“探究电压一定时电流与电阻的关系”的实验中,所选定值电阻的电阻分别为$R_1= 5Ω、$$R_2= 10Ω、$$R_3= 20Ω,$滑动变阻器的规格为“15Ω 1A”。
(1)请在图17-16甲中的虚线框内画出滑动变阻器的符号,并用笔画线表示导线,将图17-16乙所示的实物电路连接完整。

(2)连好电路后,按下列步骤进行实验：
①将电阻为$R_1$的定值电阻接入电路,调节滑动变阻器,使电压表的示数为1.5V,记下电流表的示数$I_1。$
②用电阻为$R_2$的定值电阻替换电阻为$R_1$的定值电阻接入电路,接下来的操作是______。
③用电阻为$R_3$的定值电阻替换电阻为$R_2$的定值电阻接入电路,当滑动变阻器接入电路中的电阻最大时,电压表的示数大于1.5V,实验无法进行下去。为使实验继续进行下去,请写出一种解决问题的方法：______。
(3)本实验的结论是______。

答案：

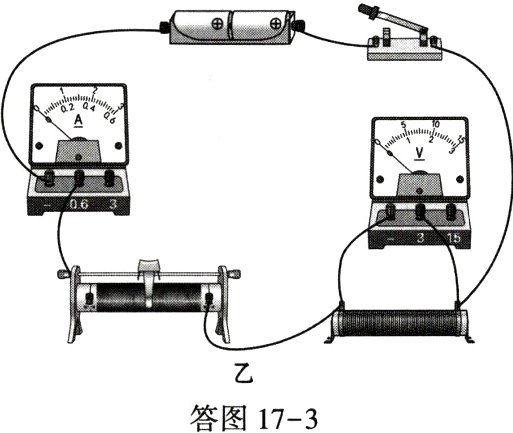

(1)如答图 17-3 所示


(2)②调节滑动变阻器,使电压表的示数仍为1.5 V,记下电流表的示数$I_{2}$ ③更换电压小一点的电源(或更换最大电阻不小于20Ω的滑动变阻器等)
(3)当电压一定时,电流与电阻成反比
