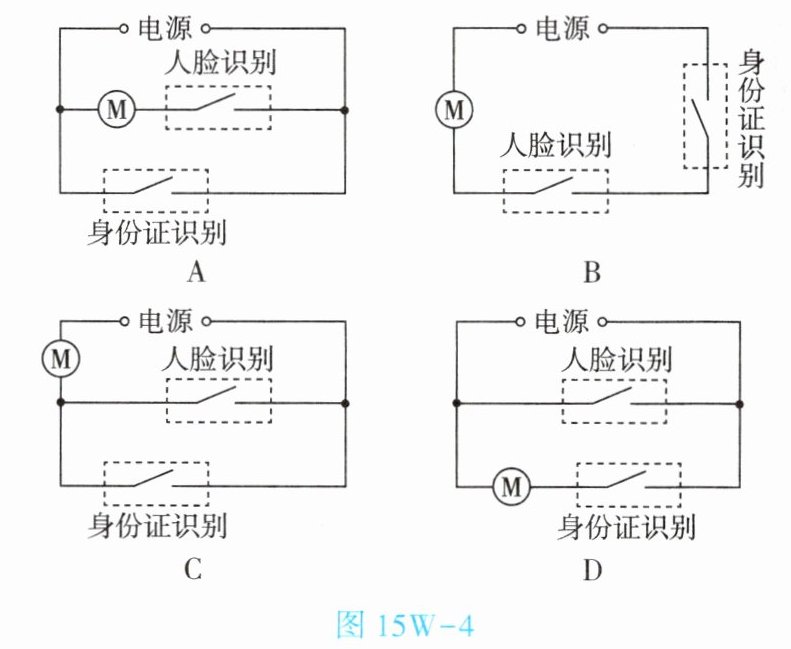

5. (★★)乘坐高速列车可直接刷身份证进站,闸机口通过人脸识别系统确保“人”“证”一致,闸机门才打开通行。用 M 代表闸门,图 15W - 4 所示电路图可实现上述要求的是【B】
]

答案： B

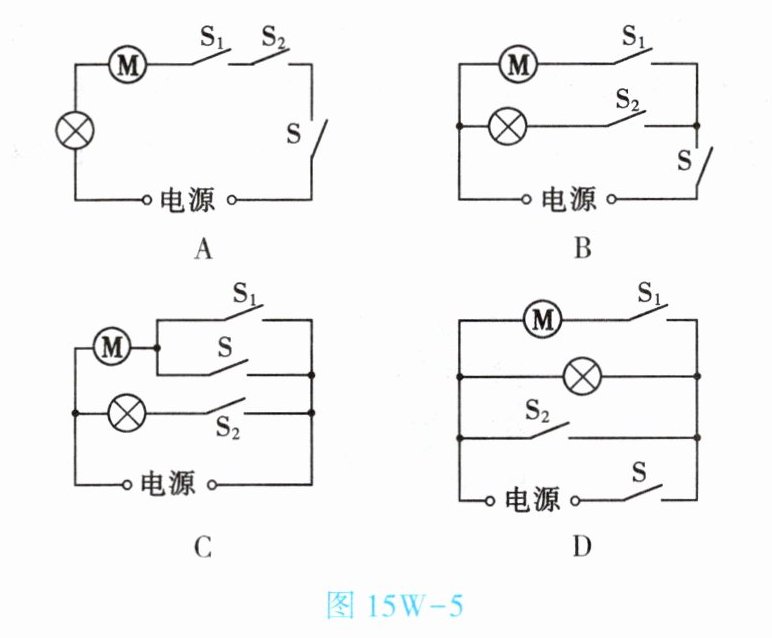

6. (★★)(2025·威海)某智能家居系统设计要求：当呼唤系统时,整个系统做好工作准备(相当于闭合开关 S)；当发出语音“拉开窗帘”(相当于闭合开关$ S_1),$电动机工作拉开窗帘；当发出语音“打开台灯”(相当于闭合开关$ S_2),$台灯工作。图 15W - 5 所示电路图中,设计符合要求的是【B】
]

答案： B

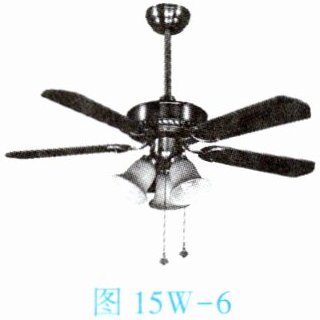

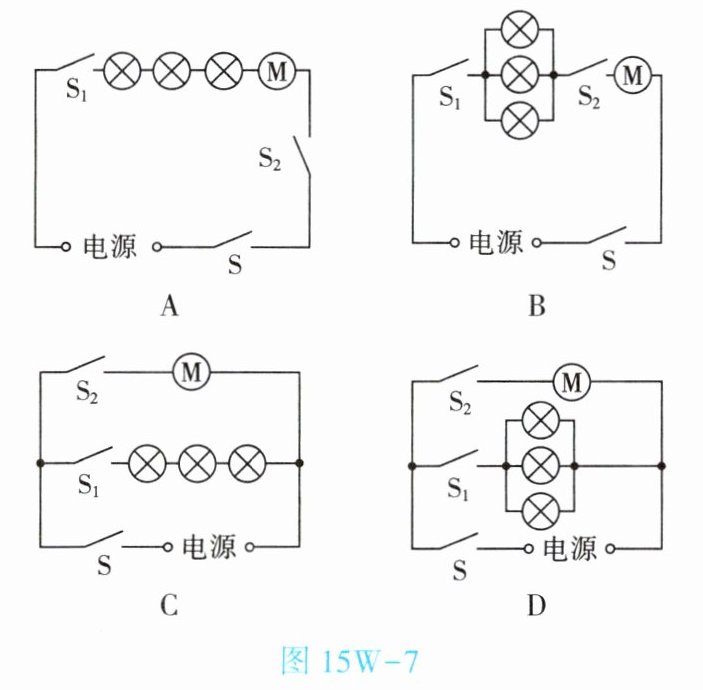

7. (★★)如图 15W - 6 所示为一款吊扇灯,由一个电动机和三个灯泡组合而成,闭合总开关 S 后,再闭合开关$ S_1,$三个灯泡都亮且互不影响,然后闭合开关$ S_2,$电动机开始工作。图 15W - 7 所示电路图中符合实际的是【D】
]

答案： D
