《2025年基础训练大象出版社九年级物理全一册人教版》

请同学们预习本节课教材内容,完成下表。

|本节要点|预习导航|
|电流的磁效应|1820年,丹麦物理学家奥斯特在世界上第一个发现了电与磁之间的联系。通电导线周围存在与电流方向有关的磁场,这种现象叫作电流的磁效应。|
|通电螺线管的磁场|通电螺线管外部的磁场和条形磁体的磁场相似,它的两端相当于条形磁体的两极,它的极性跟螺线管中电流的方向有关。|
|安培定则|安培定则的内容是：用右手握住螺线管,让四指指向螺线管中电流的方向,则拇指所指的那端就是螺线管的N极。|

答案： 电流的磁效应:1820年,丹麦物理学家奥斯特在世界上第一个发现了电与磁之间的联系。通电导线周围存在与电流方向有关的磁场,这种现象叫作电流的磁效应。通电螺线管的磁场:通电螺线管外部的磁场和条形磁体的磁场相似,它的两端相当于条形磁体的两极,它的极性跟螺线管中电流的方向有关。安培定则:安培定则的内容是：用右手握住螺线管,让四指指向螺线管中电流的方向,则拇指所指的那端就是螺线管的N极。

1. (★★)图20.2-1所示的是奥斯特实验的示意图。

(1)当导线中不通电时,小磁针在地磁场的作用下N极指向北方。
(2)比较甲、乙两图,可以得到的结论是通电导体周围有磁场。
(3)比较甲、丙两图,可以得到的结论是通电导体周围磁场的方向与电流方向有关。

答案： 1.
(1)地磁场 北方
(2)通电导体周围有磁场
(3)通电导体周围磁场的方向与电流方向有关

2. (★★)(双选)下列物体周围存在磁场的是【AD】
A.地球
B.铜棒
C.铁棒
D.通电导体

答案： AD

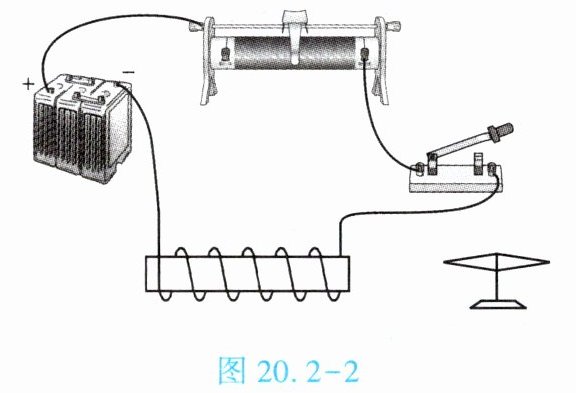

3. (★★)用图20.2-2所示的装置可以探究通电螺线管的极性是否与电流方向有关。小磁针放在螺线管(沿东西方向放置)的某一端。

(1)开关闭合前,小磁针在地磁场的作用下指向南北方向。
(2)本实验可以借助小磁针的指向判断通电螺线管的极性,依据是同名磁极相互排斥,异名磁极相互吸引。
(3)若改变螺线管中电流的方向,小磁针的转动方向也随着改变,说明通电螺线管的极性与电流方向有关。

答案： 3.
(1)地磁场
(2)小磁针的指向 同名磁极相互排斥,异名磁极相互吸引
(3)通电螺线管的极性与电流方向有关
