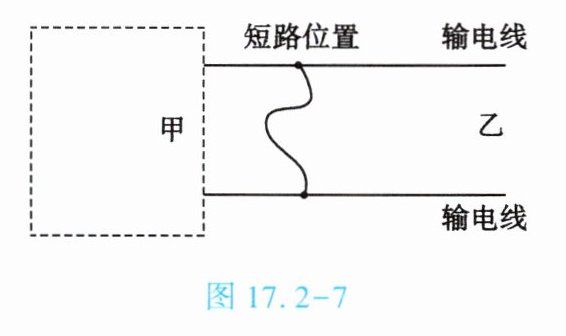

如图 17.2 - 7 所示,甲、乙两地相距 L 千米,输电线每千米的电阻是 $ R_0 $,现输电线某处发生了短路,为了尽快确定短路位置,机智的检修员在甲地利用实验室常用的电学仪器,根据伏安法进行了检测。(其余部分电阻忽略不计)

(1)请你在图 17.2 - 7 的虚线框内把检测需要的仪器与两条输电线连接起来,组成检测电路(所需仪器用元件符号表示)。
(2)短路位置距甲地越远,电流表示数____,电压表示数____。(填“越大”“越小”或“不变”)
(3)请根据电压表示数 U 和电流表示数 I,推导出短路位置距甲地的距离。

答案：

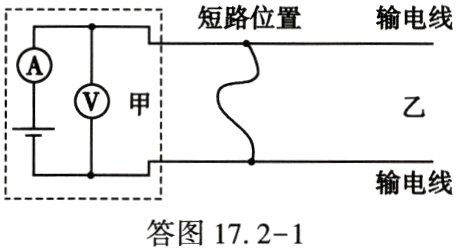

(1)如答图17.2−1所示 　　　 　　
(2)越小　不变　
(3)$\frac{U}{2IR_{0}}$ km。
