《2025年基础训练大象出版社九年级物理全一册人教版》

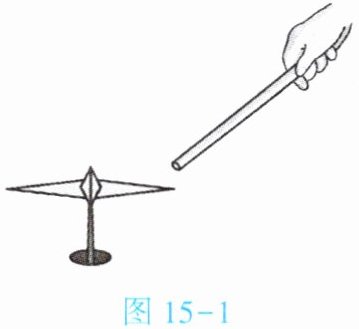

1. (★★)如图15 - 1所示,用轻薄的纸折成小指针,置于尖针之上,拿与毛织品摩擦过的吸管靠近,小指针被吸引转动,这是因为带电体能吸引轻小物体。

答案： 带电体能吸引轻小物体

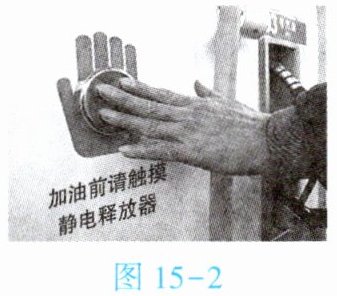

2. (★★)静电现象在生产生活中有许多应用,有时也会给人们的生产和生活带来困扰。加油站工人提油枪加油前,必须用手触摸图15 - 2所示的按钮,这个按钮通过导体与大地相连。这是为了【D】

A.清除手上的灰尘
B.给身体带上静电
C.开启油枪准备加油
D.清除身体上的静电

答案： D

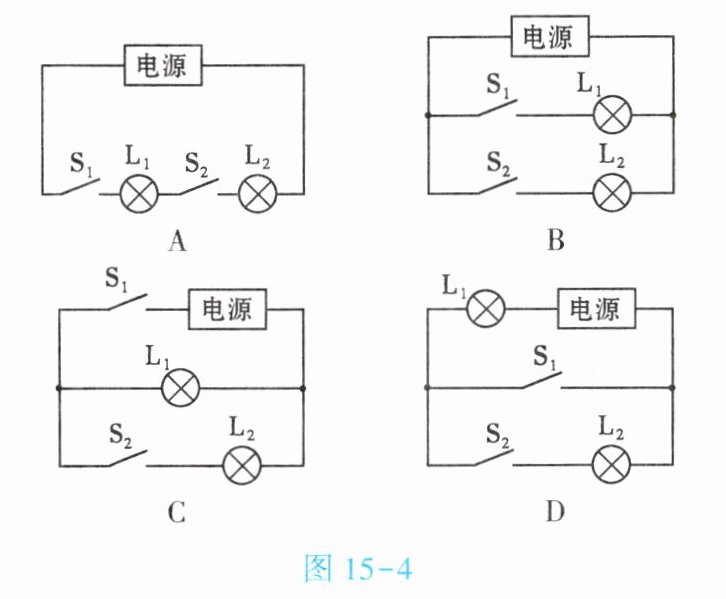

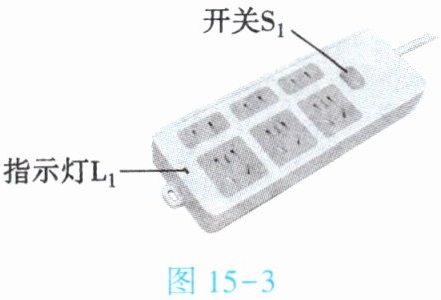

3. (★★)小明家台灯的插头插在如图15 - 3所示的插座上,插座上有一个开关$S_1$和一个指示灯$L_1,$台灯开关和灯泡分别用$S_2、$$L_2$表示。小明断开或闭合开关$S_1、$$S_2$时,记录现象如下表。则符合事实的电路图是图15 - 4中的【C】
|开关状态|插座指示灯$(L_1)$|台灯灯泡$(L_2)$|
||
|闭合$S_1,$断开$S_2$|亮|不亮|
|闭合$S_2,$断开$S_1$|不亮|不亮|
|$S_1$和$S_2$都闭合|亮|亮|

答案： C

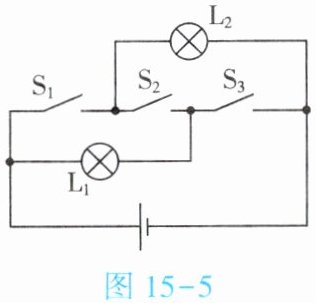

4. (★★★)如图15 - 5所示,若闭合开关$S_2,$断开开关$S_1$和$S_3,$则小灯泡$L_1、$$L_2$的连接方式为串联；若闭合开关$S_1$和$S_3,$断开开关$S_2,$则小灯泡$L_1、$$L_2$的连接方式为并联；若闭合开关$S_1$和$S_2,$断开开关$S_3,$小灯泡$L_2$发光；不能将开关$S_1、S_2$和$S_3$同时闭合,否则电源可能会损坏。

答案： 串联 并联 L₂ S₁、S₂ 和 S₃

5. (★★)某型号榨汁机如图15 - 6所示,该榨汁机设置了电源开关$S_1$和安全开关$S_2,$当杯体放在主机上时$,S_2$自动闭合,此时再手动闭合$S_1,$电动机才能启动。请在虚线框内画出榨汁机内部的电路图。

答案：
如答图 15-1 所示
