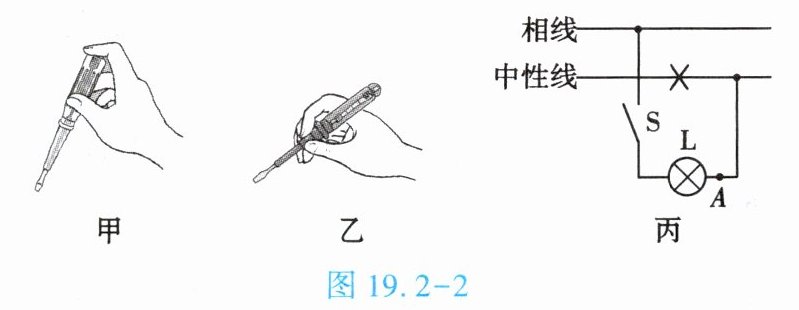

2.(★★)如图19.2-2,用测电笔辨别相线、中性线时,正确的使用方式是图甲(填“甲”或“乙”)；电工师傅正确测试相线时,氖管发光,此时有(填“有”或“没有”)电流通过电工师傅的身体。图丙中,电路中画“×”处表示断路,开关$S$闭合后,用测电笔测试$A$点,氖管会(填“会”或“不会”)发光。

答案： 甲 有 会

3.(★★)家庭电路中为了用电安全,洗衣机应选用三孔插座。若人体不小心触碰到相线裸露处,家庭电路中的漏电保护器(填“漏电保护器”或“空气开关”)会自动断开,切断电路,起到保护作用。
家庭电路的基本组成

答案： 三 漏电保护器

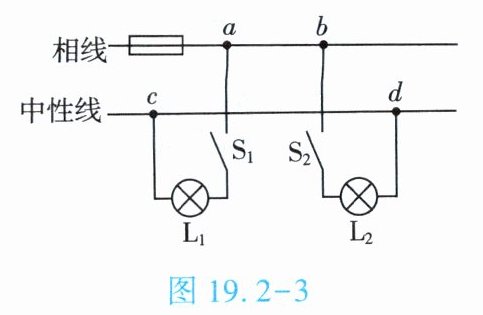

4.(★★★)如图19.2-3所示,开关$S_1和S_2$均闭合时,只有灯泡$L_1$亮；用测电笔测试$a$、$b$、$c$、$d$四点时,测电笔的氖管只有在$c$处时不发光,则电路故障是dc 间断路(填“$ab$间断路”“灯泡$L_2$断路”或“$dc$间断路”)。

答案： dc 间断路

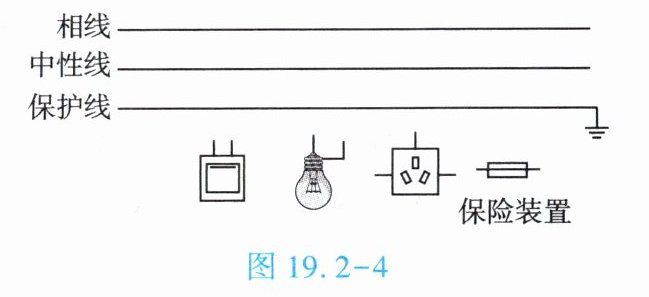

5.(★★★)在如图19.2-4所示家庭电路中,请将图中各元件连入电路。要求：开关只控制灯泡,三孔插座带保险装置。

答案：

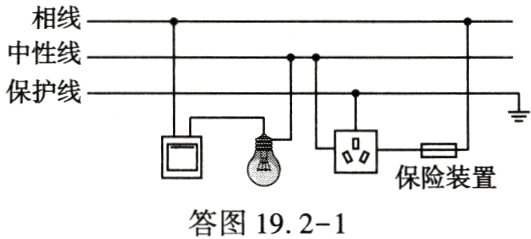

如答图 19.2-1 所示

答图 19.2-1

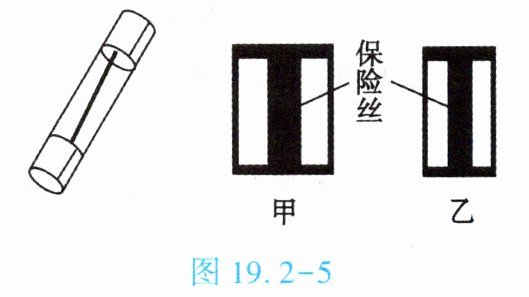

1.(★★)为了防止电流过大将用电器核心部件烧毁,很多用电器都装有如图19.2-5所示的“保险管”,图中甲、乙是两个熔断电流为“$10 A$”和“$20 A$”的某种型号保险管的截面图(保险丝的材料相同),那么乙图保险管的熔断电流为“$10 A$”,它的保险丝电阻相对另一个较大(填“较大”或“较小”)。

答案： 乙 较大

2.(★★)当家庭电路中的电流过大时,下列设备起保护电路作用的是【C】
A.电能表
B.三孔插座
C.空气开关
D.漏电保护器

答案： C
