《2025年基础训练大象出版社九年级物理全一册人教版》

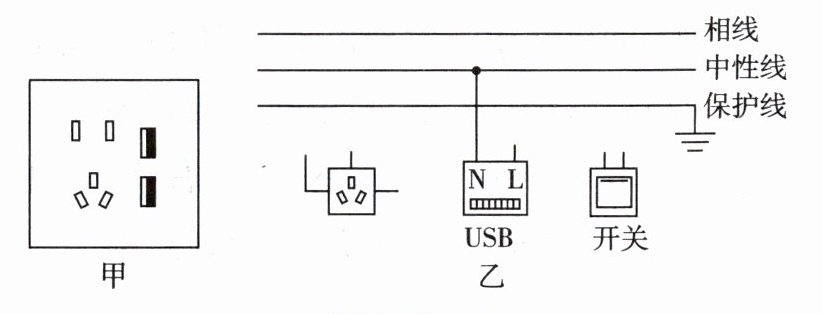

8.(★★)如图19.2-11甲为家用多功能面板,其中USB数据口和插座都由开关控制,请将图19.2-11乙所示的元件接入家庭电路。

答案：

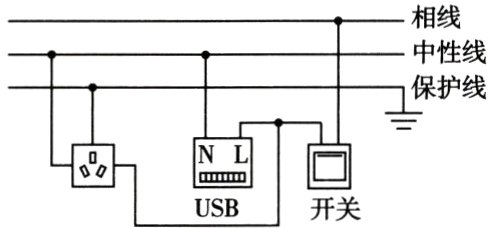

如答图 19.2-2 所示

答图 19.2-2

空气开关和漏电保护器

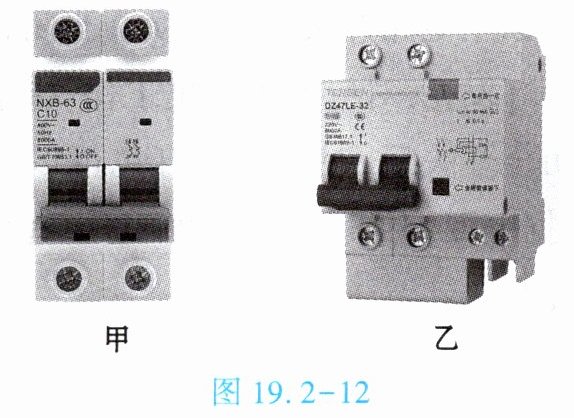

空气开关是一种常见的低压断路器(图19.2-12甲),接在家庭电路的相线上,当电路中的电流过大时,它自动断开(“跳闸”),切断电路。在排除故障后就可以合闸,不需要更换零部件。家庭常见的空气开关有C10、C16、C25、C32、C60和C100等多种规格,“C10”中的“10”表示空气开关在电流达到$10 A$时起跳,其他规格以此类推。

漏电保护器(图19.2-12乙)是防止漏电和触电的安全保护器,也是一种断路器,学名为剩余电流动作断路器。漏电保护器接相线和中性线,流过漏电保护器内部相线的电流$I_相与中性线的电流I_中性$的差值叫作剩余电流。当电路中没有发生漏电或触电故障时,$I_相与I_中性$大小相等,漏电保护器内部的脱扣机构不动作；当电路中发生漏电或触电故障时,$I_相与I_中性$大小不相等,也即相线和中性线中的电流不平衡,漏电保护器内部的脱扣机构动作,实现自动“跳闸”,切断电路。一般家用漏电保护器,在电路中出现的剩余电流达到$15\sim30 mA$时,可以在$0.1 s$内自动切断电路,切实保护人们的生命安全。
请根据上述材料,回答下列问题。
(1)某同学刚把电热蚊香加热器的插头插入插座,家里的空气开关立即“跳闸”。原因可能是插头内部发生了短路故障,从而使干路中的电流过大,导致空气开关自动切断电路。
(2)下列情形会使漏电保护器“跳闸”并切断电路的是C(填字母)。
A.浴霸的加热灯泡灯丝烧断
B.中性线的绝缘皮破损
C.站在地面上的人触碰到了裸露的相线

答案：
(1)短路 电流
(2)C
