《2025年基础训练大象出版社九年级物理全一册人教版》

5. (★★)(双选)在用伏安法测量电阻的实验中,为了使得待测电阻器的电阻测得更准确些,下列办法可行的是 【CD】
A.在可能的情况下,加在待测电阻器两端的电压要尽量大一些
B.通过待测电阻器的电流尽可能大一些
C.实验时不能只测一组数据,要多次测量
D.取几次测量结果的平均值作为待测电阻器的电阻

答案： CD

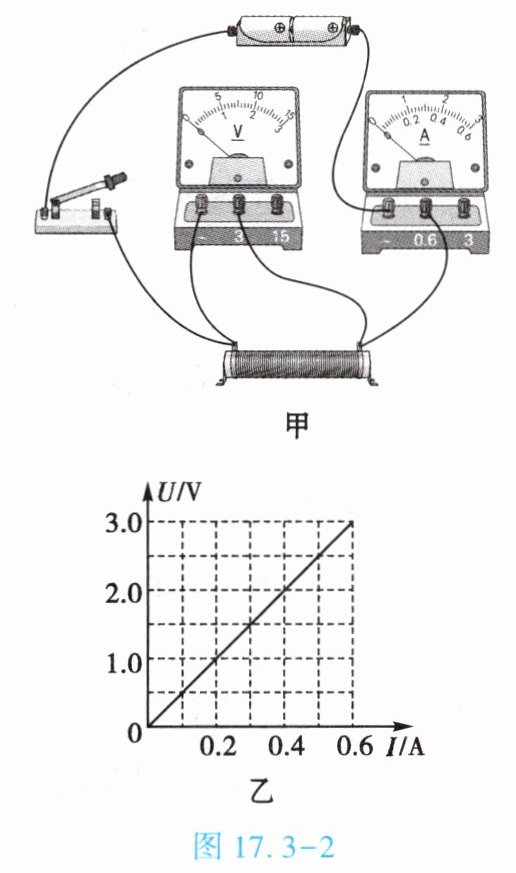

1. (★★)小明设计并连接了如图17.3-2所示测量电阻器电阻的电路,所使用的电源为两节干电池,请指出他在电路连接上存在的一个问题：电流表正、负接线柱接反了。改正后,小明增加了滑动变阻器,经过多次测量,并用所测得的数据绘出如图17.3-2乙所示的图像,该待测电阻器的电阻为5Ω。

答案： 电流表正、负接线柱接反了　5

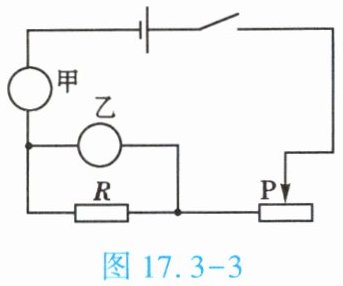

2. (★★)如图17.3-3所示是某同学用伏安法测量电阻器电阻的实验原理图,图中甲表应是电流表,乙表应是电压表。开关闭合后,当滑动变阻器的滑片P向左移动时,甲表的示数将变大,乙表的示数将变大。(后两空填“变大”“变小”或“不变”)

答案： 电流　电压　变大　变大

3. (★★★)“伏安法测电阻”的实验有两种情况：一种是测量小灯泡电阻的大小,另一种是测量电阻器电阻的大小。在测量小灯泡电阻的大小时,不能求平均值,原因是小灯泡的电阻是变化的,多次测量的目的是得出小灯泡电阻随其两端电压变化的规律；在测量电阻器电阻的大小时,多次测量的目的是求平均值,以减小误差。

答案： 小灯泡的电阻是变化的　得出小灯泡电阻随其两端电压变化的规律　求平均值,以减小误差

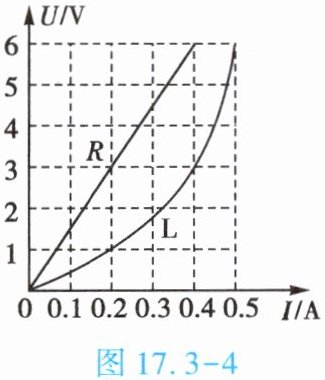

4. (★★★)如图17.3-4所示为测电阻后绘制的灯泡L和电阻为R的定值电阻的U-I图像,若将灯泡和定值电阻并联在电源电压为6V的电路中,则整个电路的总电流为0.9A；若将它们串联在电源电压为4V的电路中,则灯泡和定值电阻的电阻之比为1:3。

答案： 0.9　1:3

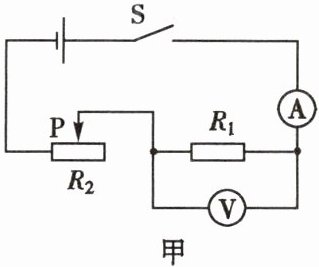

5. (★★★)小明同学利用电压表和电流表测量电阻器的电阻$R_1(9Ω$左右),电源选用两节干电池。

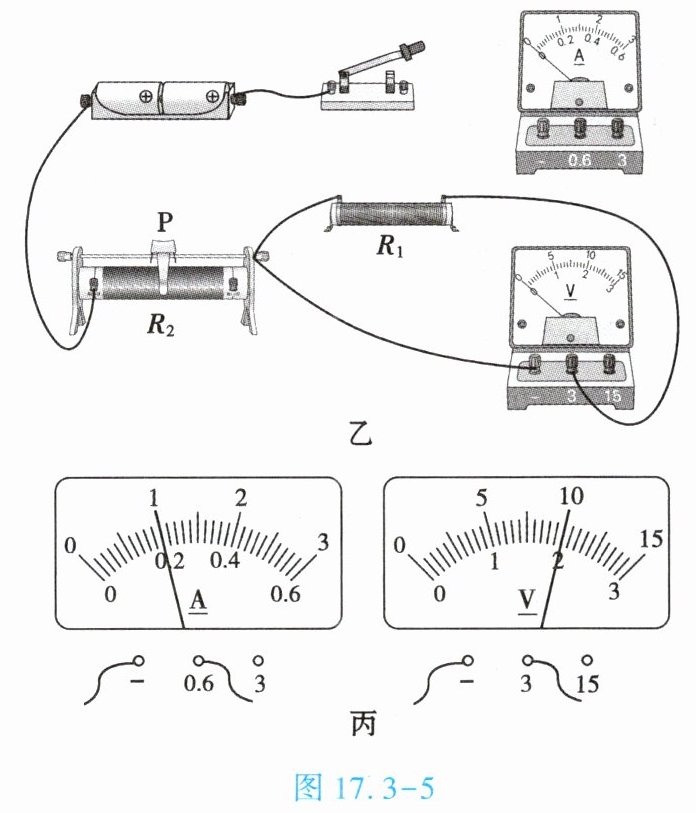

(1)按图17.3-5甲所示的电路图,将图17.3-5乙中的电流表正确连入电路。


(2)小明同学检查电路连接正确,闭合开关,可是无论怎样移动滑片,电压表示数为3V且保持不变,你认为发生故障的原因可能是______或______。
(3)排除故障后,他将滑片P向左滑动时,电压表示数将______(填“增大”“减小”或“不变”),当P滑到某一位置时,两表示数如图17.3-5丙所示,由此得出电阻器的电阻$R_1= ______Ω。$你认为这个结果可靠吗？______。理由是______。

答案：

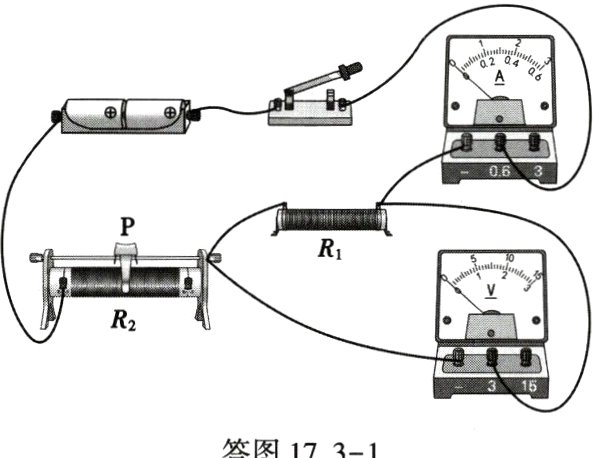

(1)如答图17.3−1所示

(2)电阻为R₁的电阻器断路　电阻为R₂的滑动变阻器短路
(3)增大　10　不可靠　没有多次测量求平均值
