《2025年基础训练大象出版社九年级物理全一册人教版》

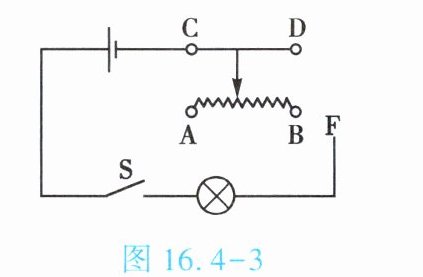

3. (★★)如图16.4-3所示,闭合开关S后,要使滑动变阻器的滑片向右移动时灯泡变暗,应把F端与滑动变阻器的A接线柱用导线连接起来。

答案： A

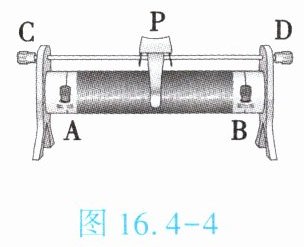

4. (★★)如图16.4-4所示的滑动变阻器,AB的电阻是50 Ω,P在AB的中点。若将A、B两个接线柱接入电路中,接入电路的电阻为50Ω；若将C、D两个接线柱接入电路中,接入电路的电阻为0Ω；若将A、C两个接线柱接入电路中,接入电路的电阻为25Ω,这时P向右移动,接入电路的电阻将变大。

答案： 50，0，25，大

5. (★★)(双选)关于变阻器的应用,下列说法错误的是【AD】
A.滑动变阻器不能改变电路中的电流
B.滑动变阻器使用前应把接入电路的电阻调到最大
C.电位器可应用在可调音量的音箱上
D.调光灯内的电位器与灯泡并联

答案： AD

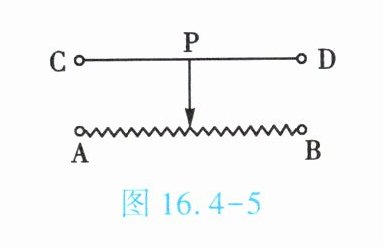

1. (★★)将图16.4-5中的滑动变阻器接入电路,要求当滑片P向左移动时,电路中的电流增大,则滑动变阻器接入电路的接线柱应是【A】

A.A和D
B.B和C
C.B和D
D.C和D

答案： A

2. (★★★)如图16.4-6所示,电源电压保持不变,Rt为热敏电阻的电阻,其大小随温度的降低而增大。现闭合开关,往热敏电阻上擦一些酒精后,热敏电阻的温度将降低,电流表的示数将变小(填“变大”“变小”或“不变”)。

答案： 变小

3. (★★)若把两只标有“220 Ω 1.5 A”和“100 Ω 1 A”字样的滑动变阻器串联起来使用,则电路中允许通过的最大电流为【B】
A.1.5 A
B.1 A
C.0.5 A
D.2.5 A

答案： B

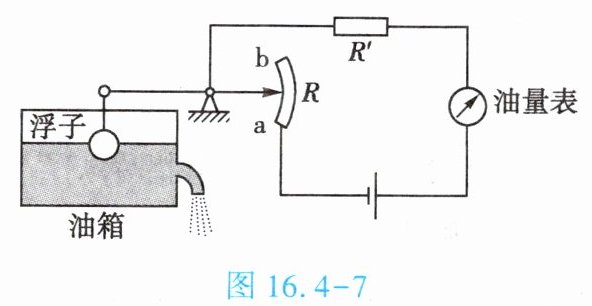

4. (★★★)(双选)如图16.4-7所示是一种自动测定油箱内油面高度的装置,滑动变阻器的电阻为R,它的金属滑片是杠杆的一端,且由定位挡板限制只能在电阻丝上滑动。从油量表指针所指的刻度,就可以知道油箱内油面的高度。下列说法正确的是【AC】

A.油量表可以用电流表改装而成
B.油量表的零刻度线一定与电流表原零刻度线重合
C.油量表的刻度值从左往右是逐渐增大的
D.电阻为R'的定值电阻在油箱没有油时对电路起到保护作用

答案： AC
