《2025年基础训练大象出版社九年级物理全一册人教版》

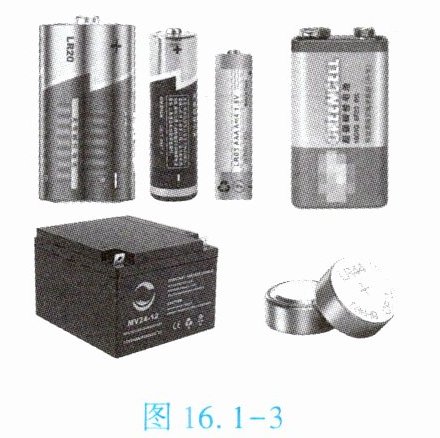

3. (★★)如图16.1-3所示,电池有很多种类型,它们的电压有何特点？某同学利用电压表对不同种类电池电压的特点进行了探究,实验的结果如下表所示。

|连接方式|电压/V|
|单节电池|1节1号干电池|1.5|
| |1节5号干电池|1.5|
| |1节7号干电池|1.5|
| |1个铅蓄电池|2.0|
| |两节干电池串联|3.0|
| |三节干电池串联|4.5|
从表中记录的实验结果可以看出：
(1)不同型号的干电池电压相同。
(2)不同类型的电池电压不同。
(3)串联电池组的总电压等于每节电池电压之和。

答案：
(1)相同
(2)不同
(3)每节电池电压之和

4. (★)如图16.1-4所示是实验室常用电压表的表盘,它有0~3 V和0~15 V两个测量范围。当用0~3 V时,它的分度值为0.1V,示数为2.6V；当用0~15 V时,它的分度值为0.5V,示数为13V。

答案： 0.1 2.6 0.5 13

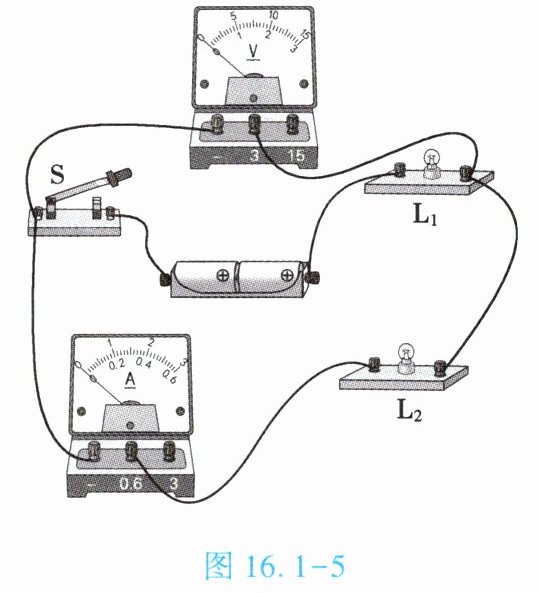

5. (★★)小明连接了如图16.1-5所示的实物图,闭合开关S后,下列判断正确的是【C】

A.灯泡$L_1$和$L_2$并联
B.电流表示数为零
C.电压表测量灯泡$L_2$两端的电压
D.电压表测量电源两端的电压

答案： C

6. (★★)(双选)关于电压表的使用,下列说法不正确的是【CD】
A.使用电压表时,要先将表的指针调零
B.被测电压不能超过电压表的测量范围
C.用电压表测电压时,电压表必须与被测电路串联
D.选择电压表的测量范围时要先试触较小测量范围

答案： CD

1. (★)完成下列单位换算：
(1)5 000 V = 5kV = ______5.0×10⁶mV；
(2)22 kV = 2.2×10⁴V = ______2.2×10⁷mV。

答案：
(1)5 5.0×10⁶
(2)2.2×10⁴ 2.2×10⁷

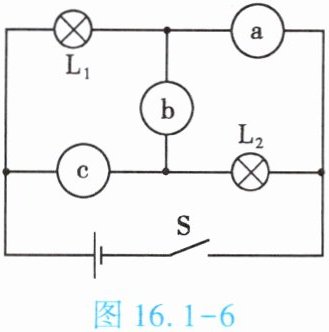

2. (★★)如图16.1-6所示,若两灯$L_1、$$L_2$串联,则电表a是电压表,电表b是电流表,电表c是电压表。

答案： 电压 电流 电压
