《2025年基础训练大象出版社九年级物理全一册人教版》

4. (★★)图 16 - 11 所示的滑动变阻器上标记的各部件中,通常情况下,属于绝缘体的是【B】

A.杆
B.瓷筒
C.电阻丝
D.滑片

答案： B

5. (★★★)把甲、乙两根电阻线接在相同的电压下,通过甲电阻线的电流大于通过乙电阻线的电流,忽略温度的影响,下列判断错误的是【A】
A.当它们的材料、粗细都相同时,甲电阻线长,乙电阻线短
B.当它们的材料、长短都相同时,甲电阻线粗,乙电阻线细
C.当它们的长短、粗细都相同时,两电阻线的材料一定不同
D.甲、乙两电阻线的材料、长短、粗细不可能完全相同

答案： A

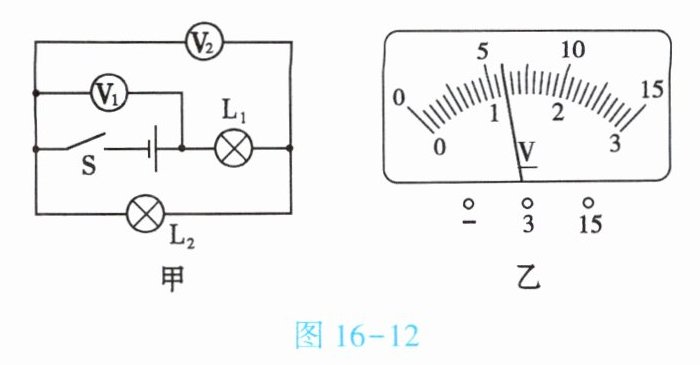

6. (★★★)如图 16 - 12 甲所示的电路图中,闭合开关 S 后,两个电压表指针偏转情况均如图 16 - 12 乙所示,则灯$ L_1、$$L_2 $两端的电压分别为【A】

A.4.8 V 1.2 V
B.6 V 1.2 V
C.1.2 V 6 V
D.1.2 V 4.8 V

答案： A

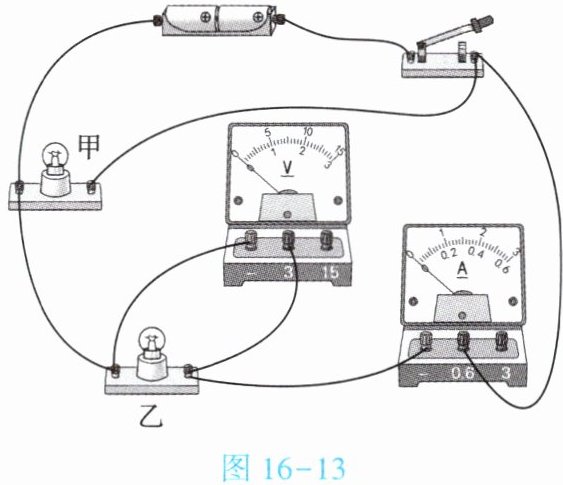

7. (★★★)如图 16 - 13 所示的电路中,闭合开关,甲、乙两灯泡均发光,过一会儿,其中一个灯泡突然熄灭,但两电表指针仍明显偏转。造成此现象的原因可能是【C】

A.甲灯泡短路
B.乙灯泡短路
C.甲灯泡断路
D.乙灯泡断路

答案： C

8. (★★★)如图 16 - 14 所示的电路图中,当开关 S 闭合后,灯$ L_1、$$L_2 $均能发光,电流表和电压表均有示数。过一会儿,两灯都不发光了,电流表、电压表的示数均变为零,则可能发生的故障是【A】

A.灯$ L_1 $的灯丝断了
B.灯$ L_2 $的灯丝断了
C.灯$ L_1 $短路
D.灯$ L_2 $短路

答案： A
