5. (★★)某玩具工程车,内部主要由电动机和警示灯组成。装上电池后,先闭合底部的开关$ S_1,$警示灯会发光；再闭合开关$ S_2,$工程车能跑起来；只闭合开关$ S_2,$工程车不能跑起来。请你在虚线框内画出符合要求的电路图。
]

答案：
如答图15.3-3所示

1. (★★)河曲河灯会是国家级非物质文化遗产之一。在灯会现场,小明发现有一盏灯忽亮忽灭,其他灯亮度不发生变化,于是他判断灯的连接方式为并联(填“串联”或“并联”),他判断的依据是这些灯在工作时互不影响。

答案： 并联 这些灯在工作时互不影响

2. (★★)电动自行车行驶中,用左、右任意一只手柄刹车时,电动机都会断电而停止工作,手柄刹车的作用相当于电路中的开关,左、右两个手柄刹车的连接方式是并联。

答案： 开关 并联

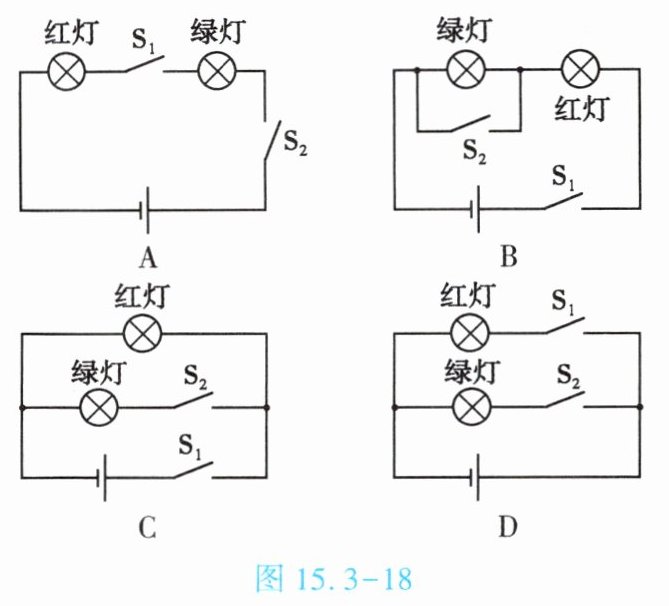

3. (★★)同学们在进行研学活动时,观察某交通路口指挥车辆通行的信号灯,绿灯行,红灯停,图 15.3 - 18 是他们画出的简化的红绿灯工作时的电路图,你认为正确的是【D】
]

答案： D

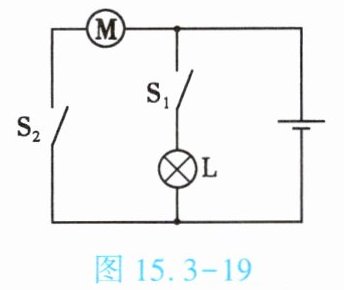

4. (★★★)(双选)图 15.3 - 19 是一个简化的电冰箱内的电路图,其中 M 是压缩机用的电动机,L 是电冰箱内的照明灯。下列说法正确的是【CD】

A.只闭合$ S_1,$灯 L 亮、电动机 M 工作
B.只闭合$ S_2,$灯 L 亮、电动机 M 工作
C.闭合$ S_1 $和$ S_2 $时,灯 L 和电动机 M 是并联的
D.闭合$ S_1,$灯 L 亮；闭合$ S_2,$电动机 M 工作

答案： CD

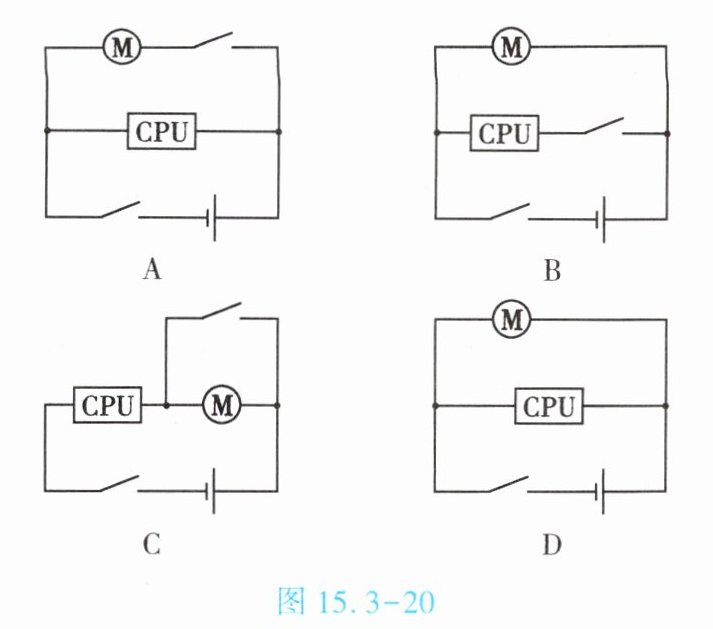

5. (★★)电脑正常工作时,中央处理器(即 CPU)不断发热,必须用风扇给其降温。为了保证中央处理器不被烧坏,带动风扇的电动机要先启动；中央处理器断电后,电风扇仍然工作散热,符合上述要求的电路图设计是图 15.3 - 20 中的【B】
]

答案： B
