电学中常见的几种开关

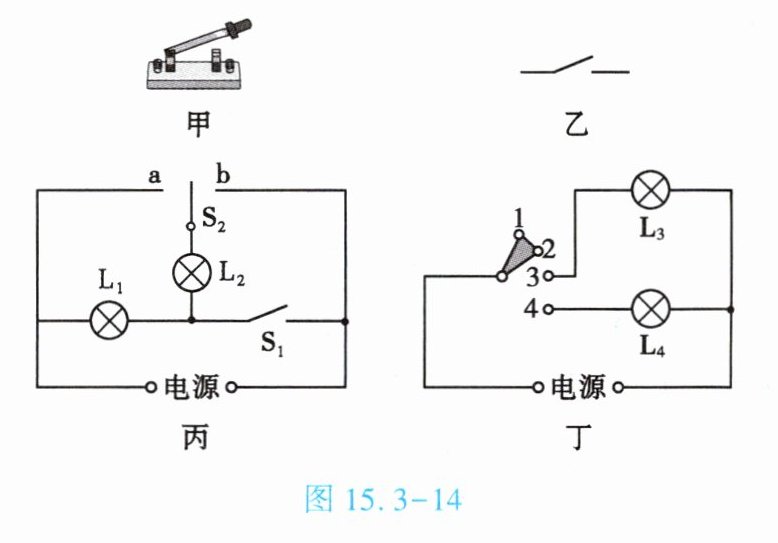

电路中开关用于控制电路的通与断。常见的开关如图 15.3 - 14 甲所示,我们一般将这种开关称作单刀单掷开关,其符号如图 15.3 - 14 乙所示。

我们在以后的学习中,还会遇到一些其他样式的开关,如图 15.3 - 14 丙中的开关 $ S_2 $,我们一般将这种开关称作单刀双掷开关。这种开关的特点是或者与 $ a $ 连接,或者与 $ b $ 连接。如果要使灯泡 $ L_1 $ 与 $ L_2 $ 串联,开关的状态为S₁断开,S₂接b。图 15.3 - 14 丁中的开关,通过旋转手柄可以使扇形开关(阴影部分)同时接触两个相邻的触点,我们一般将这种开关称作多挡旋转开关。若需要将灯泡 $ L_3 $ 与 $ L_4 $ 并联,扇形开关应该与触点3、4接触。

答案： S₁断开,S₂接b 3、4
