《2025年基础训练大象出版社九年级物理全一册人教版》

5. (★★)用电磁继电器来控制高电压电路的通断,主要是为了【D】
A.节约用电
B.操作简单
C.保护用电器
D.避免危险

答案： D

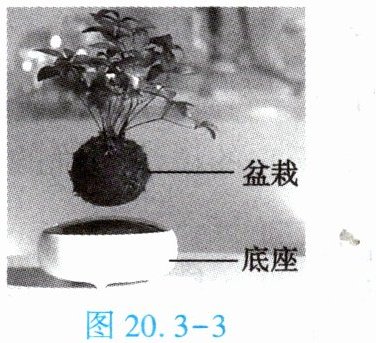

1. (★★)如图20.3-3所示是利用磁悬浮原理浮在空中的盆栽,盆栽底部有磁体,底座内装有电磁铁。盆栽浇水前后,下列说法正确的是【D】

A.盆栽受到的磁力大小不变
B.浇水后,盆栽一定落在底座上
C.要使盆栽与底座之间距离不变,可改变电磁铁线圈内的电流方向
D.要使盆栽与底座之间距离不变,可适当增大电磁铁线圈内的电流

答案： D

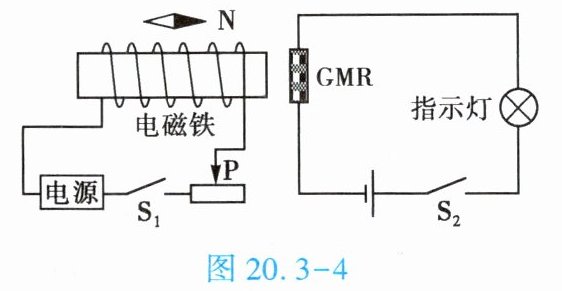

2. (★★)如图20.3-4所示,GMR是一个巨磁电阻,其电阻随磁场的增强而急剧减小,当闭合开关$S_1$和$S_2$时,小磁针N极指向右端,则电磁铁的左端为N极,电源右端为正极。要使指示灯变亮,滑动变阻器的滑片P应向左移动。

答案： N 正 左

3. (★★★)如图20.3-5所示是简易压力传感器的原理图,弹簧甲连接在A、B两绝缘板之间,B板固定,滑动变阻器(电阻为R)的滑片P与A板相连,并可随A板一起运动。弹簧乙下端挂有一永磁体,永磁体正下方有一电磁铁,E为电源电压,定值电阻的电阻为R₀。开关S闭合,电路接通后,电压表示数为$U_1,$弹簧乙的长度为$l_1；$当用力F向下压弹簧甲后,电压表示数为$U_2,$弹簧乙的长度为$l_2,$则$U_1$＜$U_2,l_1$＞$l_2。$(填“＞”“＜”或“=”)

答案： ＜ ＞

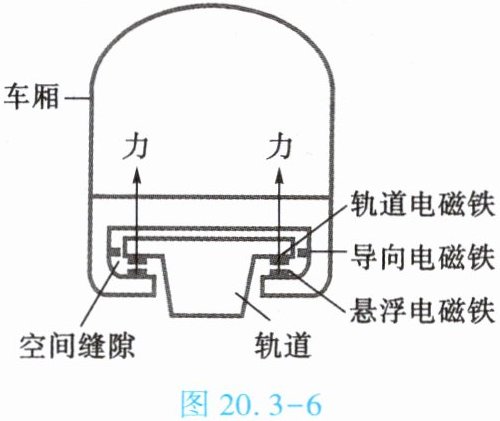

4. (★★★)我国上海磁悬浮列车示范运营线是世界上第一条高速磁悬浮铁路商业运行线,全长30km,最高设计速度430km/h。磁悬浮列车运行时,车厢与轨道之间保持10mm左右的距离,不到8min就可驶完全程。如图20.3-6所示,车厢下的悬浮电磁铁和轨道电磁铁相互吸引使列车受到很大的向上托的力,列车就会悬浮而不再与轨道直接接触。同时,在导向电磁铁的作用下,机车与轨道保持一定的侧向距离。这样就实现了机车与轨道的无接触支撑和无接触导向。下列关于上海磁悬浮列车的说法,正确的是【C】

A.车厢悬浮于轨道之上是因为轨道电磁铁使列车变轻
B.车厢受到轨道电磁铁的作用力与车厢的重力是一对相互作用力
C.悬浮电磁铁与轨道电磁铁之间的相互作用是异名磁极相互吸引
D.悬浮电磁铁与轨道电磁铁都是利用电流的热效应工作的

答案： C
