《2025年基础训练大象出版社九年级物理全一册人教版》

1. (★★)有一种新型装饰用 LED 灯带,由 30 个相同的 LED 灯串联组成,若通过第 1 个 LED 灯的电流是 10 mA,则通过第 20 个 LED 灯的电流是0.01A。若该 LED 灯带有一个灯不亮了,但是其余的灯都亮,则不亮的灯发生了短路。

答案： 0.01 短路

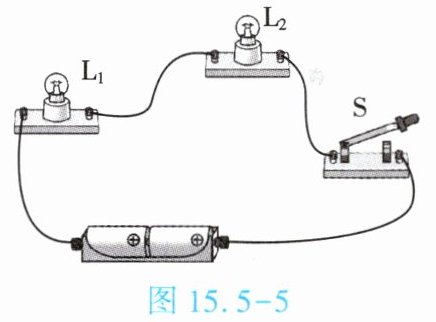

2. (★★)如图 15.5 - 5 所示,小红同学将两个灯泡串联接在电源上,闭合开关 S,灯泡$ L_2 $发出了很强的光,灯泡$ L_1 $却发出较弱的光。下列有关说法正确的是【B】

A.灯泡$ L_2 $中的电流较大
B.两个灯泡中的电流一样大
C.灯泡$ L_1 $中的电流较大
D.灯泡$ L_1 $发光较弱可能是因为接触不良

答案： B

3. (★★★)小明用图 15.5 - 6 所示电路图测量电流,他发现电流表$ A_1 $和$ A_2 $的示数分别为 0.18 A 和 0.16 A,为什么两个电流表示数不同呢？小明认为电流先到达$ A_1,$经过灯$ L_1 $时被消耗了一些,因此到达$ A_2 $时会少一些。为了验证他的猜想是否正确,以下操作不可行的是【B】

A.只将电源正、负极对调
B.只将$ L_1、$$L_2 $对调位置
C.只将$ A_1、$$A_2 $对调位置
D.只将$ A_1、$$L_1 $对调位置

答案： B

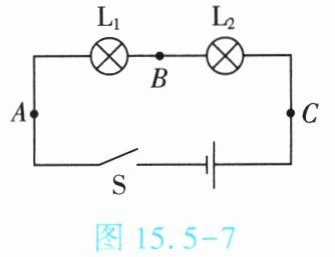

4. (★★★)如图 15.5 - 7 所示是小明和同学们“探究串联电路中各处电流的关系”的实验电路图。

(1)实验中,应选择规格不相同(填“相同”或“不相同”)的小灯泡。
(2)小明在连接电路时发现,刚接好最后一根导线,电流表的指针就发生了偏转,发生这种现象的原因是连接电路时开关没有断开。
(3)下表是小明测得 A、B、C 三个不同位置的电流,有一个数据明显错误,造成这一错误的原因可能是把小测量范围当成大测量范围读数了。
|序号|A 处电流 Iₐ/A|B 处电流 Iᵦ/A|C 处电流 Ic/A|
|1|0.2|0.2|0.2|
|2|0.1|0.5|0.1|
|3|0.4|0.4|0.4|
(4)改正错误后,小明分析表中数据得出结论：在串联电路中,电流处处相等。三次实验的电流都不相同,原因可能是每次实验所用的灯泡规格不同,这样做的目的是使结论具有普遍性。

答案：
(1)不相同
(2)连接电路时开关没有断开
(3)把小测量范围当成大测量范围读数了
(4)电流处处相等 每次实验所用的灯泡规格不同 使结论具有普遍性
