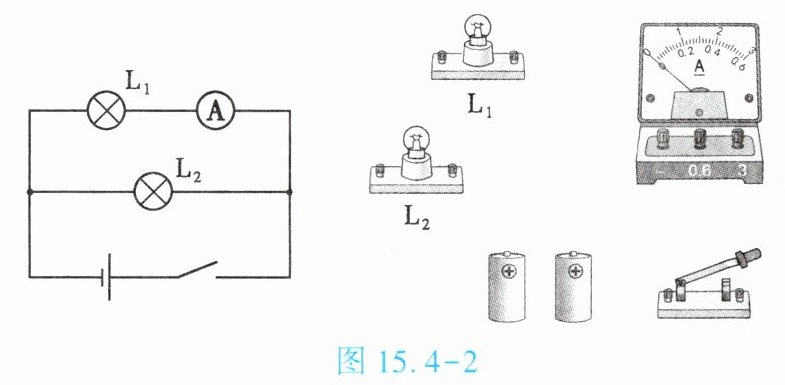

5. (★★)如图15.4 - 2所示,请按照左边的电路图连接右边的实物图。(电流表的测量范围选择0~0.6 A)

答案：

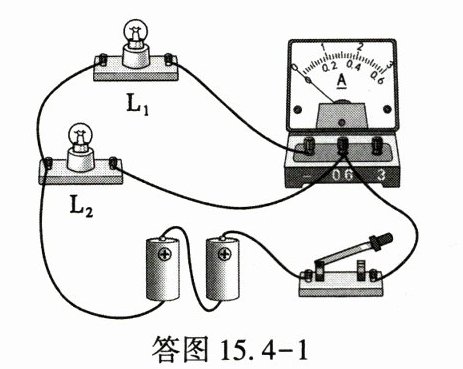

如答图15.4-1所示

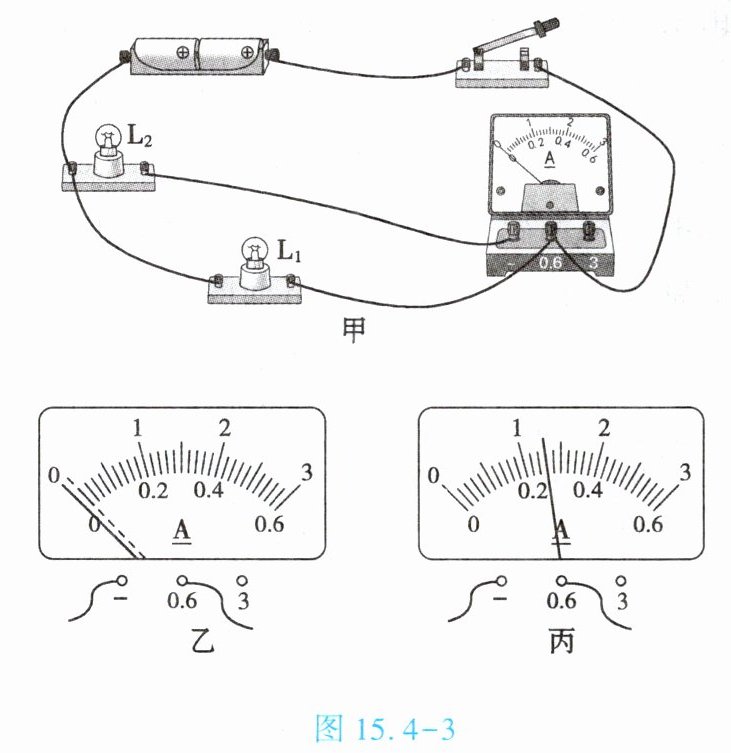

6. (★★★)小明利用图15.4 - 3甲所示电路图,练习使用电流表测量电流。

(1)连接电路时开关应断开,电流表测量通过灯L₂(填$“L_1”$或$“L_2”)$的电流。
(2)闭合开关前,小明在检查电路时发现电流表的指针偏转如图15.4 - 3乙所示,接下来他应该对电流表进行调零；闭合开关后,只有灯$L_2$发光,电流表有示数,那么可能的原因是C(填字母)。
A. 电流表被短路
B. 开关处接触不良
$C. L_1$断路
$D. L_2$短路
(3)排除故障后,闭合开关,电流表的示数如图15.4 - 3丙所示,则读数是0.26A。

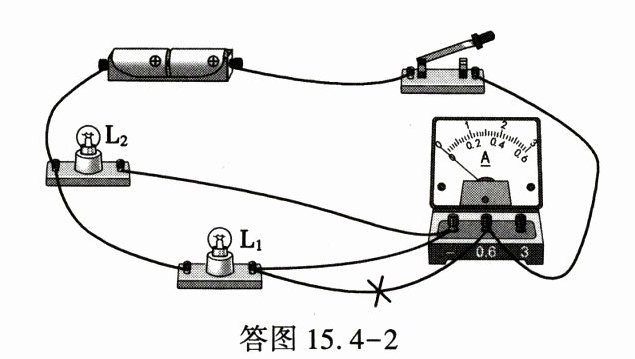

(4)只要改动一根导线就可以测量干路中的电流,请在图15.4 - 3甲中用“×”号指出需改动的导线,并用笔画线表示导线作出改动。
如答图15.4-2所示

答案：

(1)断开 L₂
(2)对电流表进行调零 C
(3)0.26
(4)如答图15.4-2所示

1. (★★)关于电流,下列判断正确的是【C】
A.雷电的电流约50 mA
B.电流的三个单位mA、μA、A中,最小的是mA
C.50 mA = 0.05 A
D.学生用的计算器,其工作电流约为$2×10^1⁰ μA$

答案： C

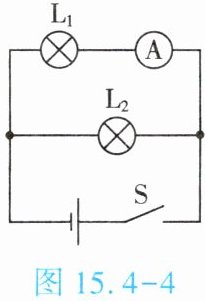

2. (★★)如图15.4 - 4所示的电路图,闭合开关S,两盏灯都发光,电流表测量的是通过灯L₁的电流。过一会儿,灯$L_1$熄灭,灯$L_2$仍发光,则电路故障可能是灯$L_1$发生断路,此时电流表无(填“有”或“无”)示数。

答案： L₁ 断 无

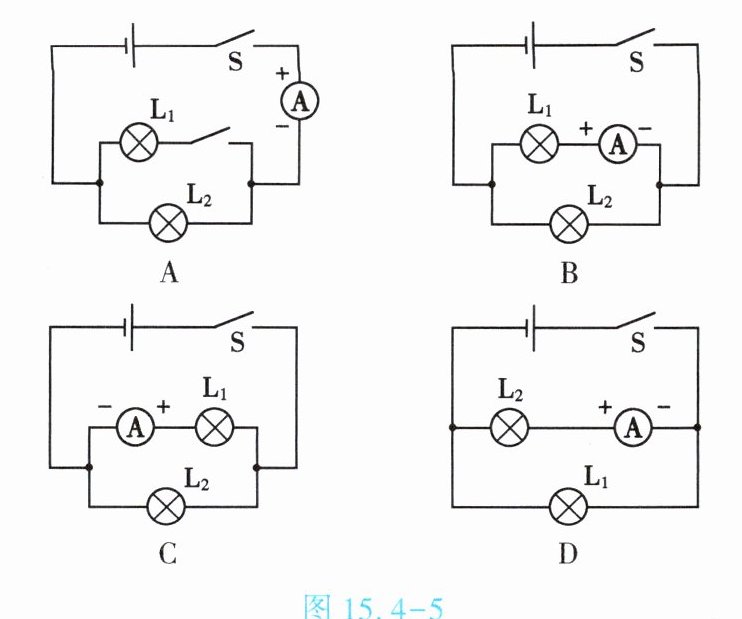

3. (★★)如图15.4 - 5所示的电路图中,可以测出灯$L_1$中电流的是【C】

答案： C
