《2025年绩优学案九年级物理全一册北师大版》

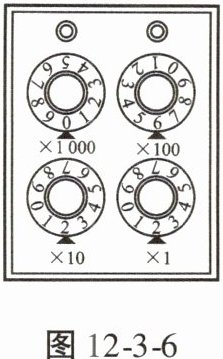

7. 关于图12-3-6中的电阻箱，下列说法不正确的是(B)


A.电阻箱是一种变阻器
B.阻值可调范围为0~10 000 Ω
C.分度值为1 Ω
D.电阻箱读数是622 Ω

答案： 7.B

8. 下列关于滑动变阻器和电阻箱的说法不正确的是(D)

A.滑动变阻器和电阻箱都有阻值范围和允许通过的最大电流
B.滑动变阻器可以改变其接入电路的电阻，但不能读出接入电路的电阻大小
C.电阻箱不但可以改变其接入电路的电阻，而且能读出接入电路的电阻大小
D.滑动变阻器和电阻箱都可以直接读出接入电路的电阻大小

答案： 8.D

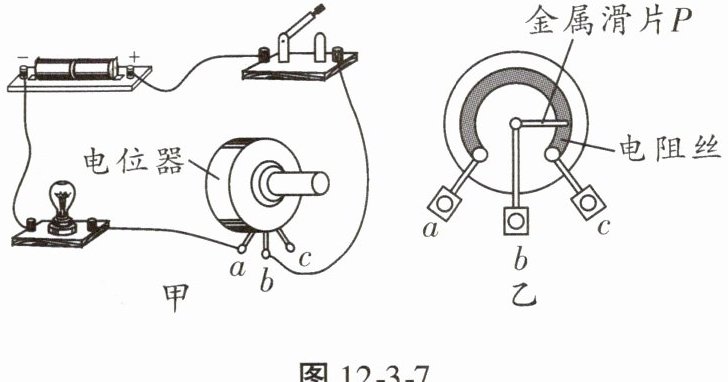

9. 小华用电池组、小灯泡、电位器、导线和开关组成了一个调光电路，如图12-3-7甲所示。如图12-3-7乙所示是电位器的内部构造示意图。闭合开关后，电位器的ab(选填“ab”或“bc”)段接入电路。小华将电位器的金属滑片P顺时针转动时，改变了电阻丝接入电路中的长度(选填“材料”“长度”或“横截面积”)，使小灯泡变暗(选填“亮”或“暗”)。

答案： 9.ab 长度 暗

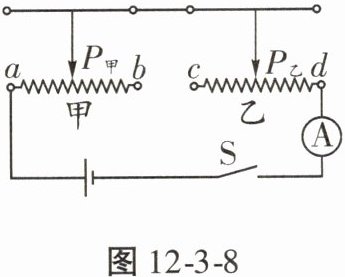

10.(教材习题改编)如图12-3-8所示，将甲、乙两个滑动变阻器串联在电路中，它们的滑片P_甲、P_乙左右移动时，下列说法正确的是(D)


A.P_甲移到a端，P_乙移到c端，电路将短路
B.P_甲移到b端，P_乙移到d端，电路将短路
C.P_甲移到b端，P_乙移到d端，电流表的示数最小
D.P_甲移到b端，P_乙移到c端，电流表的示数最小

答案： 10.D
