《2025年绩优学案九年级物理全一册北师大版》

11. “红灯停，绿灯行，黄灯亮了等一等。”在日常生活中，十字路口的交通红绿灯指挥着人们的通行。遵守交通规则不但使我们的出行有序，更为生命提供了安全保障。
(1) 善于观察的小宇同学每当经过红绿灯路口时，他都会想一想：红灯、绿灯、黄灯是怎么连接的呢？学习了电学知识后，他明白了它们的连接方式是并联。

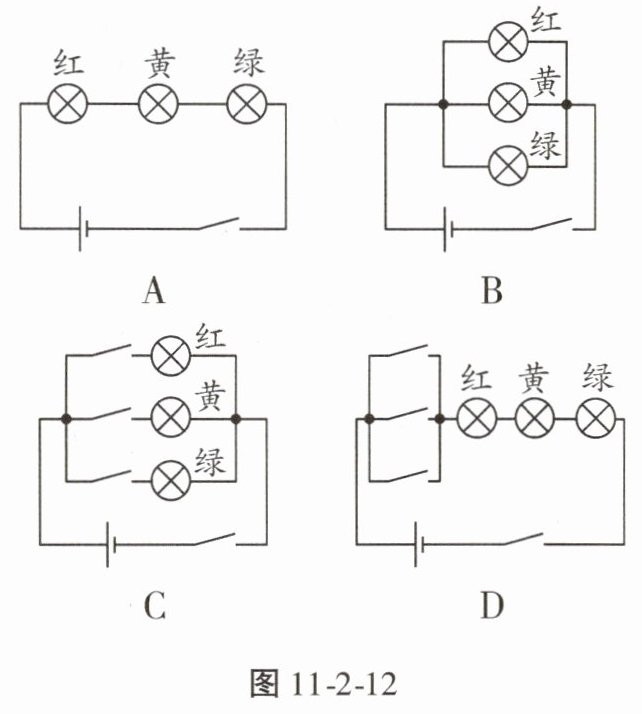

(2) 小宇在课后设计了几个实验电路，如图11-2-12所示，可以正确模拟红绿灯工作的是C。

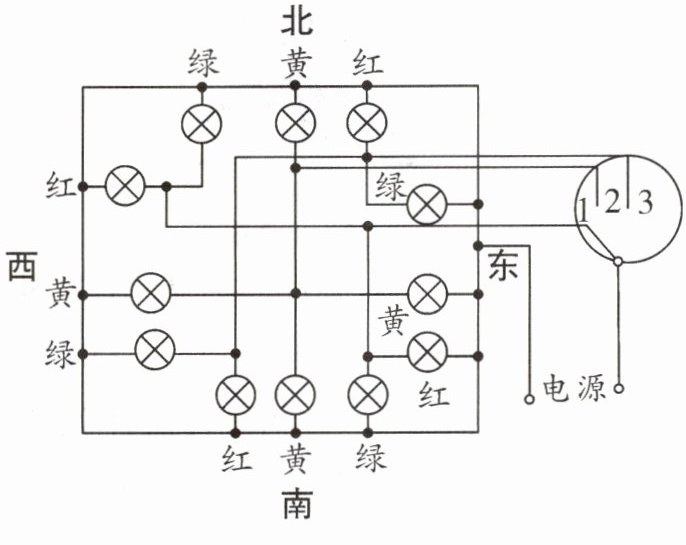

(3) 实际的红绿灯在东、南、西、北四个方向都能看见信号。在老师的帮助下，小宇和同学们多次尝试，又设计出了图11-2-13所示的电路。当单刀多掷开关接通位置“1”时A。

A. 南北绿灯发光，东西红灯发光
B. 南北红灯发光，东西绿灯发光
C. 南北黄灯发光，东西绿灯发光
D. 南北红灯发光，东西黄灯发光

答案： 11.
(1)并联　
(2)C　
(3)A
