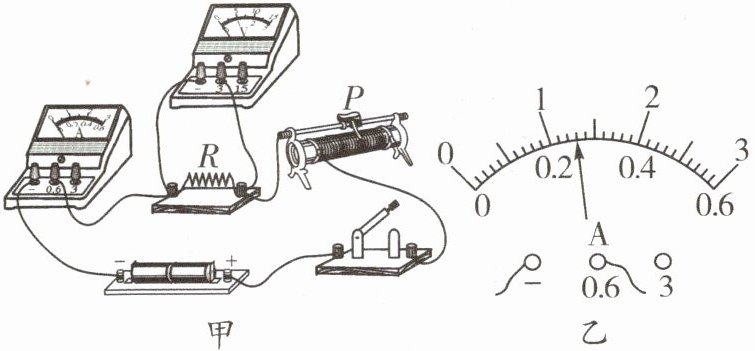

5. 某物理小组利用图甲所示器材测量定值电阻$R$的阻值，电源电压保持不变。
(1) 连接电路时，开关应处于断开状态。
(2) 闭合开关前，应把滑动变阻器的滑片移至最右端。

(3) 闭合开关后，小组同学发现电流表和电压表的指针均未发生偏转，可能是电流表发生了断路(选填“短路”或“断路”)。
(4) 排除故障后小组同学继续实验，当电压表示数为$2.6V$时，电流表示数如图乙所示，则定值电阻的阻值为10$\Omega$；接下来移动滑片，再测出两组对应的电压和电流值，多次实验后应A。
A. 求电阻的平均值
B. 求电压的平均值与电流的平均值之比

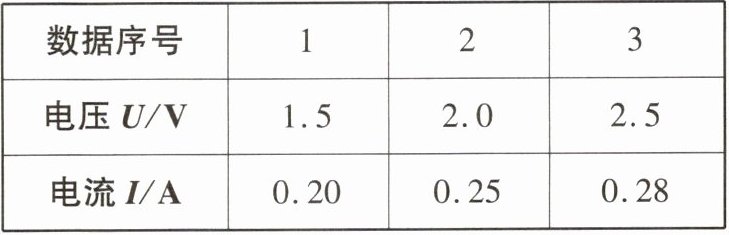

(5) 另一小组同学测出了一个小灯泡的三组电压和电流值，如下表所示。请结合小灯泡的电阻随温度升高而增大的特点，分析当电压为$1V$时，这个小灯泡的阻值可能是B。

A. $5\Omega$ B. $6\Omega$ C. $8\Omega$ D. $9\Omega$

答案： 5.
(1)断开
(2)右
(3)断路
(4)10 A
(5)B

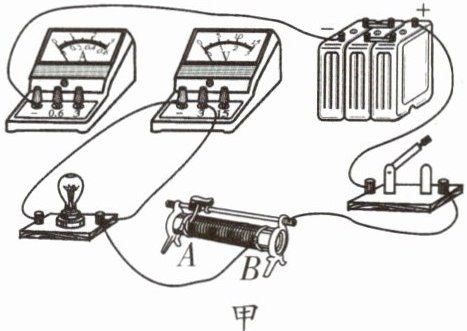

6. 在“测量小灯泡的电功率”的实验中，选用图甲所示的器材，其中电源电压为$6V$，小灯泡的额定电压为$2.5V$(灯丝电阻约为$10\Omega$)。
(1) 用笔画线代替导线，将图甲所示的实物电路连接完整。

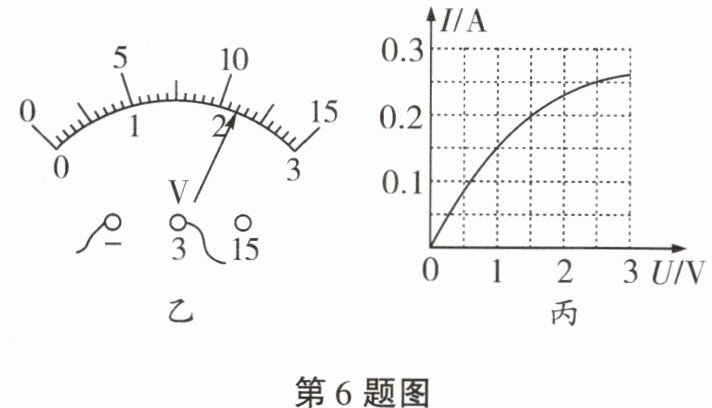

(2) 闭合开关，移动滑片，电压表的示数如图乙所示，为2.2$V$。为了测量小灯泡的额定功率，应将滑动变阻器的滑片向B(选填“$A$”或“$B$”)端移动。
(3) 根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的图像如图丙所示，分析图像可知：
①小灯泡的额定功率为0.625$W$。
②当电压表的示数变大时，电压表与电流表的示数之比变大(选填“变大”“变小”或“不变”)，导致该现象的原因是灯丝电阻随温度升高而增大。
③实验中观察到：当小灯泡两端的电压低于$0.5V$时，小灯泡不发光。根据图像分析其原因是小灯泡实际功率太小。

答案：
6.

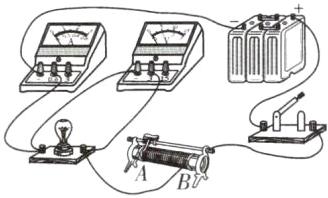

(1)如图所示
(2)2.2 B
(3)①0.625 ②变大 灯丝电阻随温度升高而增大 ③小灯泡实际功率太小
