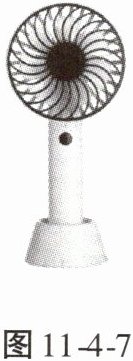

2. 如图11-4-7所示是夏天降温的神器——便携式手持小风扇。它工作时的电流大小与实验室的小灯泡正常工作时的电流大小接近。请你估测其电流大约是0.3 A(选填合适单位的符号)。

答案： A

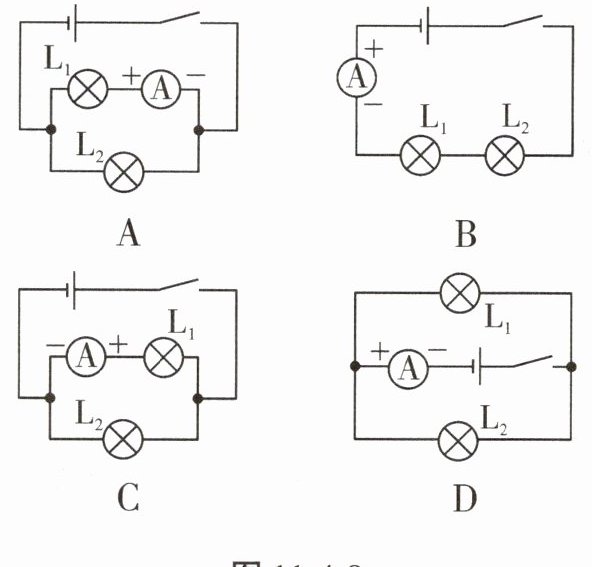

3. 如图11-4-8所示，能够直接正确测出通过灯L₁电流的电路是(C)

答案： C

4. 关于电流表的使用，下列说法正确的是(B)

A.使用电流表时，电流应从正接线柱流出，从负接线柱流入
B.电流表要串联在被测电路中
C.使用电流表时，可以不经过用电器把它直接接在电源两极
D.测量过程中，电流表指针偏转角度过小，是因为电流表正、负接线柱接反了

答案： B

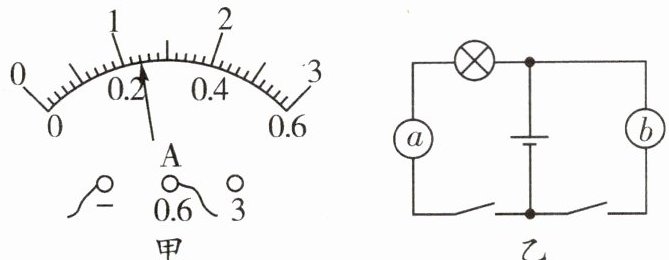

5. 当电流表指针如图11-4-9甲所示时，电流表读数是0.24A。若把这个电流表接在图11-4-9乙所示电路中使用，应接在a(选填“a”或“b”)处。

答案： 0.24A a

6. 如图11-4-10所示，a和b两段导体连在一起，b的横截面积是a的10倍。把它们接入电路中，若通过a的电流为0.4 A，则通过b的电流为(B)


A.0.04 A
B.0.4 A
C.40 A
D.无法确定

答案： B

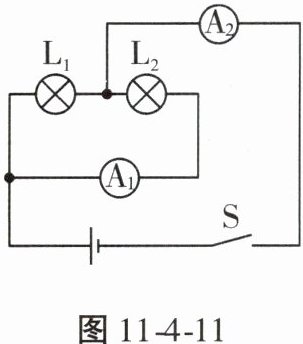

7. 如图11-4-11所示的电路，当开关S闭合后，电流表A₁、A₂的示数之比是3:5，则通过灯L₁和L₂的电流之比为(A)


A.2:3
B.3:2
C.5:3
D.3:5

答案： A

8. (2024长春中考)在“探究并联电路中干路电流与各支路电流的关系”的实验中：

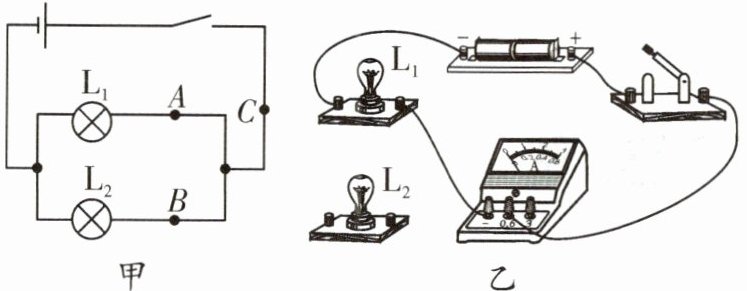

(1) 请根据图11-4-12甲中的电路图，用笔画线代替导线将图11-4-12乙中的电路连接完整，使电流表测量流过灯泡L₁的电流。连接电路时应断开开关。
(2) 用电流表分别测量A、B、C三点的电流，更换灯泡多次测量，将实验数据记录在下表中，其中第4次实验中B点的电流如图11-4-12丙所示，则I_B = 0.28A。分析数据可知：并联电路中电流的特点是干路电流等于各支路电流之和。

(3) 在第2次实验中测得A、B两点的电流相等，原因可能是所用灯泡规格相同。

答案：
(1)断开
(2)0.28 干路电流等于各支路电流之和
(3)所用灯泡规格相同
