《2025年绩优学案九年级物理全一册北师大版》

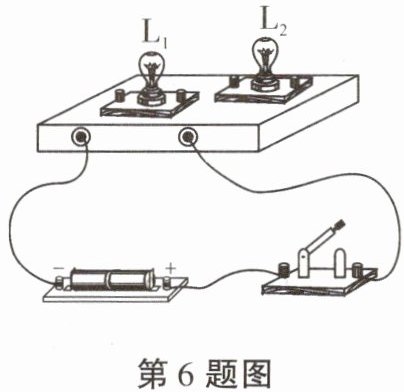

6. 如图所示，暗盒中的两个小灯泡 $ L_1 $ 和 $ L_2 $ 连接在同一电路中，闭合开关，两个小灯泡均发光。若不增加其他器材，请你用最简单的方法判断两个小灯泡的连接方式：闭合开关,拧下其中一个小灯泡,若另一个小灯泡同时熄灭,则是串联;若另一个小灯泡仍然能发光,则是并联。

答案： 闭合开关,拧下其中一个小灯泡,若另一个小灯泡同时熄灭,则是串联;若另一个小灯泡仍然能发光,则是并联

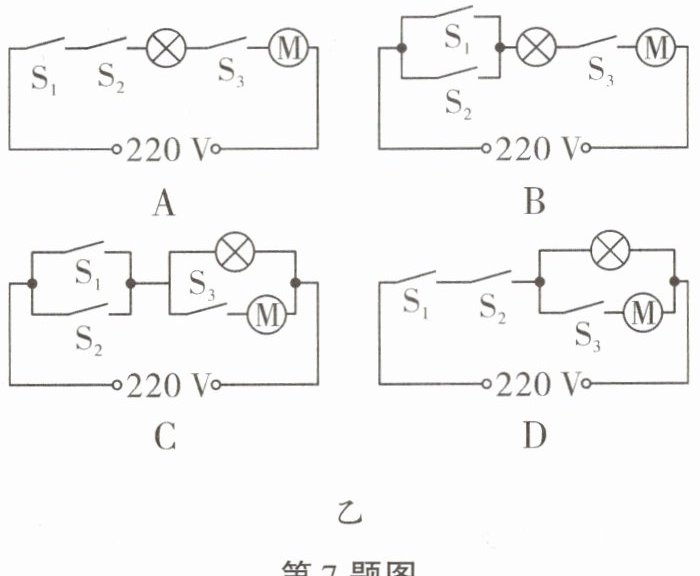

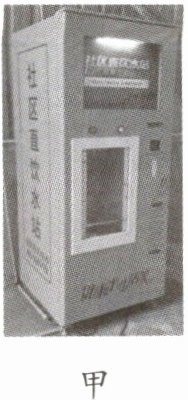

7. 图甲是小区内常见的售水机。居民购水时，先通过手机扫码(闭合 $ S_1 $)或投币(闭合 $ S_2 $)解锁售水机，此时照明灯亮起，接着按下出水按钮(闭合 $ S_3 $)，启动电动机完成自动售水。如图乙所示的四个电路中，能满足上述功能的是(C)

答案： C

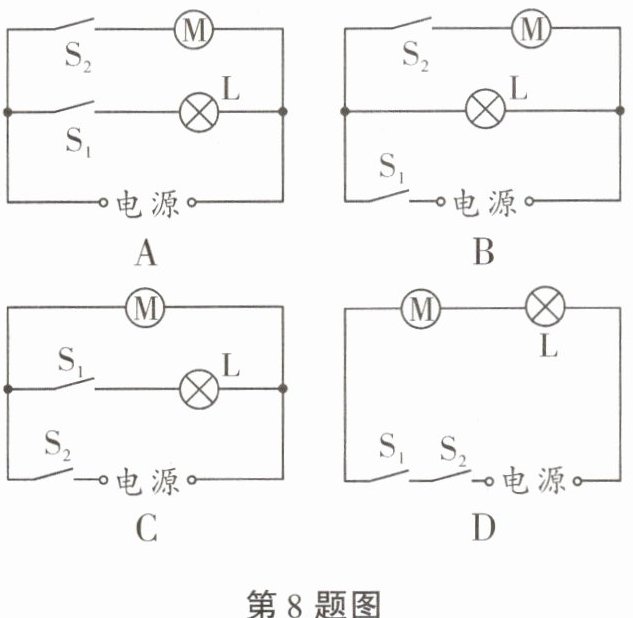

8. (2024 重庆中考)家用电动窗帘的电路主要由电源指示灯 $ L $ 和电动机 $ M $ 组成。先闭合开关 $ S_1 $，电源指示灯 $ L $ 亮；再闭合开关 $ S_2 $，电动机 $ M $ 工作拉动窗帘。当 $ S_1 $ 断开时，电动机 $ M $ 不能工作。如图所示电路中符合要求的是(B)

答案： B
