《2025年绩优学案九年级物理全一册北师大版》

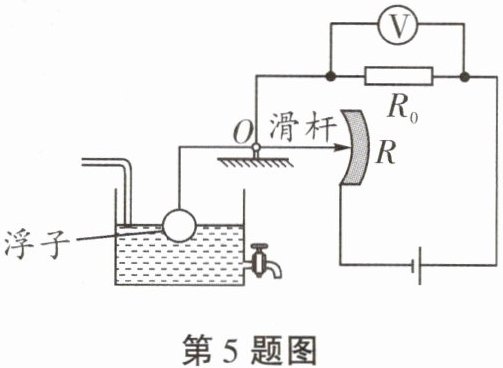

5. (2025长沙中考，双选)如图所示是小湘设计的一款测定水箱内水量的装置。其中$R$是滑动变阻器的电阻片，滑片跟滑杆相连，滑杆可以绕着$O$点转动，另一端固定着浮子。电源电压保持不变，当水箱内水位上升时(BD)

A.水对箱底的压强变小
B.$R$接入电路的电阻变小
C.电路中的电流变小
D.电压表的示数变大

答案： 5.BD

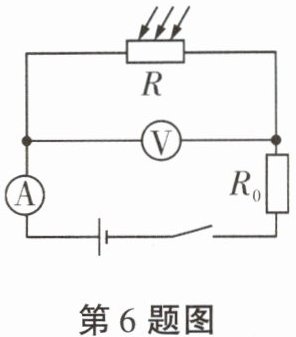

6. 光敏电阻的阻值随光照强度的增大而减小，将光敏电阻$R$、定值电阻$R_0$、电流表、电压表、开关和电源连接成如图所示的电路。闭合开关，逐渐增大光敏电阻的光照强度，电表示数的变化情况应该是(D)

A.电流表和电压表示数均变小
B.电流表和电压表示数均变大
C.电流表示数变小，电压表示数变大
D.电流表示数变大，电压表示数变小

答案： 6.D

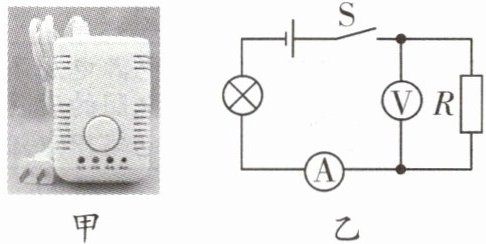

7. 小福同学发现厨房安装了家用燃气报警器，如图甲所示，图乙是其简化电路图。$R$为可燃性气体浓度感应器，它的阻值大小随燃气浓度的升高而减小，同时电表示数增大。当电表示数增大到一定值时，就会发出警报声。下列说法正确的是(C)


A.电路断开时，$R$的阻值为零
B.燃气报警器是由电压表改装而成的
C.当可燃性气体浓度升高时，灯泡变亮
D.在其他条件不变的情况下，串联一个电阻可以提高燃气报警的灵敏度

答案： 7.C

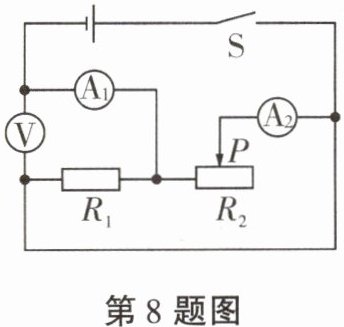

8. 如图所示，电源电压保持不变，$R_1$为定值电阻，$R_2$为滑动变阻器。当$R_2$的滑片$P$向右移动时，电压表的示数不变，电流表$A_1$的示数与$A_2$的示数之和变小。(均选填“变大”“变小”或“不变”)

答案： 8.不变 变小
