1. 如图所示电路，闭合开关 $ S $ 后，发现灯 $ L_{1} $ 亮、$ L_{2} $ 不亮，此电路的故障可能是(C)

A.灯 $ L_{2} $ 短路
B.灯 $ L_{1} $ 灯丝断了
C.灯 $ L_{2} $ 接触不良
D.灯 $ L_{1} $ 短路

答案： C

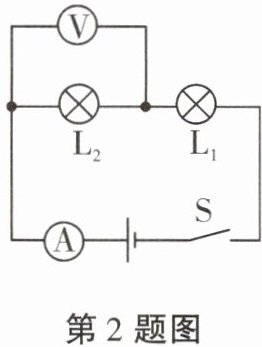

2. 如图所示的电路，闭合开关后两灯均不发光且电流表、电压表示数均为零。现将两灯泡位置互换后再次闭合开关，电流表示数仍为零，电压表指针明显偏转。根据以上信息判断该电路故障可能是 (B)

A.$ L_{1} $ 短路
B.$ L_{1} $ 断路
C.$ L_{2} $ 断路
D.$ L_{2} $ 短路

答案： B

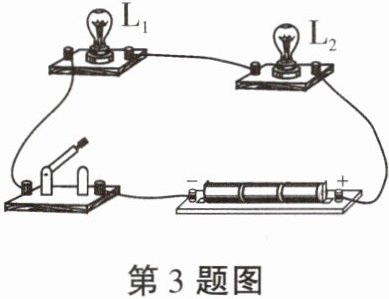

3. 小明将灯泡 $ L_{1} $ 和 $ L_{2} $ 连接成如图所示的电路，闭合开关后，两个灯泡均不发光。已知小明的电路连接完好，他用一根导线进行检测，则下列说法正确的是 (D)

A.可以将导线直接接在电源两端
B.导线接在灯 $ L_{1} $ 两端时灯 $ L_{2} $ 发光，则一定是灯 $ L_{1} $ 短路
C.导线接在灯 $ L_{2} $ 两端时两灯均不发光，则一定是灯 $ L_{1} $ 灯丝断了
D.导线接在开关两端两灯均发光，则应该是开关断路

答案： D

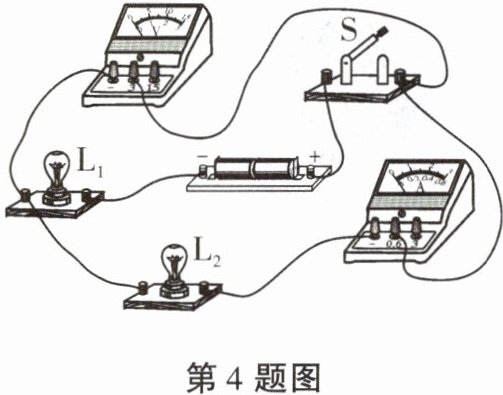

4. 如图所示电路中，电源电压不变。闭合开关 $ S $，小灯泡 $ L_{1} $ 和 $ L_{2} $ 均正常发光，两电表均有示数。过一会儿，其中一个灯泡突然熄灭，一个电表示数增大，另一个电表示数减小到几乎为零。下列分析正确的是 (C)

A.小灯泡 $ L_{1} $ 和 $ L_{2} $ 并联
B.电压表测量 $ L_{1} $ 两端电压
C.示数减小到零的电表为电压表
D.该电路故障可能是 $ L_{2} $ 断路

答案： C
