《2025年绩优学案九年级物理全一册北师大版》

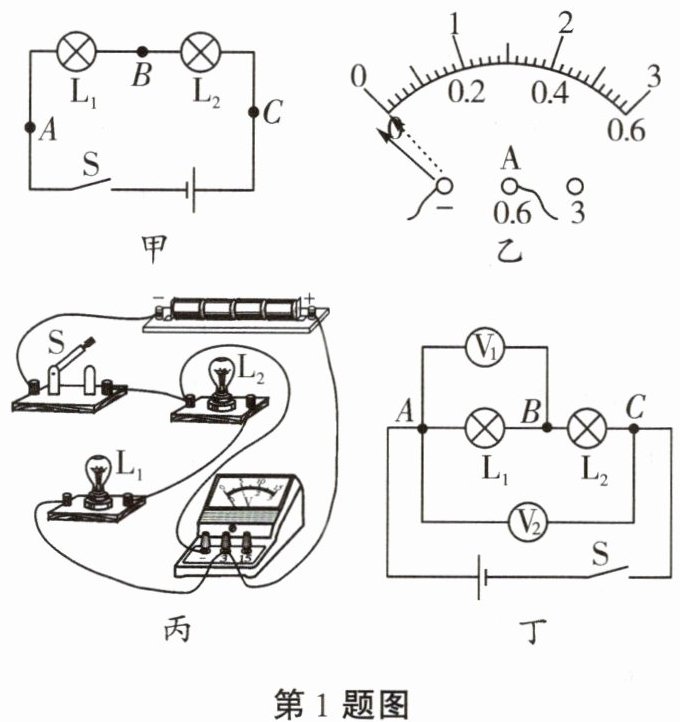

1. Ⅰ. 如图甲所示为探究“串联电路电流特点”的实验电路图。

(1) 实验中两个小灯泡的规格最好是不相同(选填“相同”或“不相同”)的。
(2) 小明刚连接完最后一根导线，就发现电流表的指针发生了偏转，这是因为他在连接电路时开关忘记断开了。小明还发现电流表的指针偏转如图乙所示，其原因可能是电流表正、负接线柱接反了。

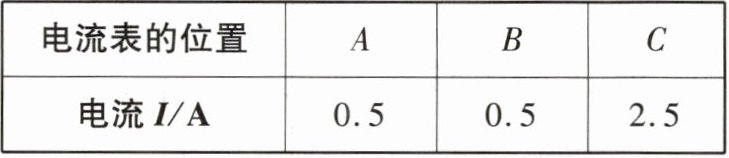

(3) 下表所示为小明实验中的一组数据，其中明显错误的数据是2.5，更正后得出的结论为串联电路中各处的电流相等。
Ⅱ. 小明用图丙所示电路探究串联电路电压规律。
(1) 图丙中电路连接不恰当的地方是电压表量程选小了。
(2) 如图丁所示电路，闭合开关后，发现电压表$V_{1}$和$V_{2}$的指针偏转角度相同。电压表本身没有问题，则可能的原因是电压表V₂用的是$0\sim 15V$的大量程。
(3) 小明测出了图丁中$A$、$B$间和$A$、$C$间的电压，为了测量$B$、$C$间的电压，断开开关，接下来的操作是B。
A. 保持$B$接线不动，将电压表$V_{1}$连线由$A$改接到$C$
B. 保持$C$接线不动，将电压表$V_{2}$连线由$A$改接到$B$
(4) 本实验多次测量的目的是使结论具有普遍性。
(5) 多次测量后对数据进行分析，得出$U_{AB}$、$U_{BC}$、$U_{AC}$间的关系是U_AC=U_BC+U_AB(用物理量符号表示)。

答案： 1.Ⅰ.
(1)不相同
(2)断开 电流表正、负接线柱接反了
(3)2.5 相等 Ⅱ.
(1)电压表量程选小了
(2)V₂
(3)B
(4)使结论具有普遍性
(5)U_AC=U_BC+U_AB
[解析]Ⅱ.
(1)由题图丙可知,电源由4节干电池串联组成，电压为6V,所以电压表应该选择大量程，电路连接不恰当的地方是电压表量程选小了。

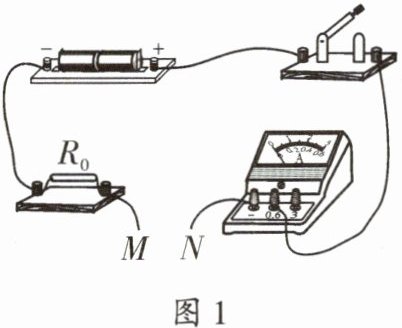

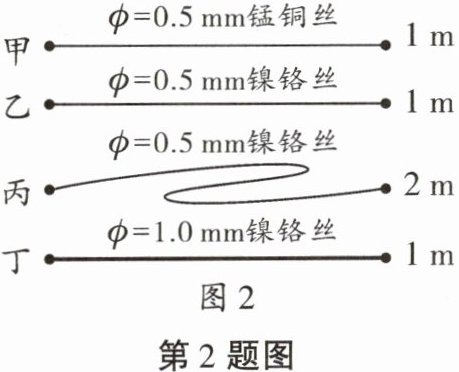

2. 在“探究影响导体电阻大小的因素”实验中，分别将图2中甲、乙、丙、丁四根电阻丝接入图1中$M$、$N$之间进行探究。

(1) 实验中通过观察电流表的示数比较电阻丝电阻的大小。
(2) 为了探究导体电阻与导体材料的关系，应将甲、乙两根电阻丝分别接入$M$、$N$之间。
(3) 将乙、丁两根电阻丝先后接入$M$、$N$之间，发现接入乙电阻丝时电流表的示数比接入丁电阻丝时的小，由此可得结论：在其他条件相同时，导体的横截面积越小，电阻越大。
(4) 我国城乡许多地区进行输电线路的改造，是将原来细的铝质输电线换成较粗的铝质输电线，这样做可以减小(选填“增大”或“减小”)输电线的电阻，减小电能损失。

答案： 2.
(1)电流表的示数
(2)甲、乙
(3)大
(4)减小
