《2025年绩优学案九年级物理全一册北师大版》

5. 小明家里的空气开关跳闸了，原因可能是 (B)

A.电网停电了
B.厨房抽油烟机由于潮湿而短路了
C.家里的电视机音量开得太大了
D.小明突然关闭了空调导致电流太大

答案： B

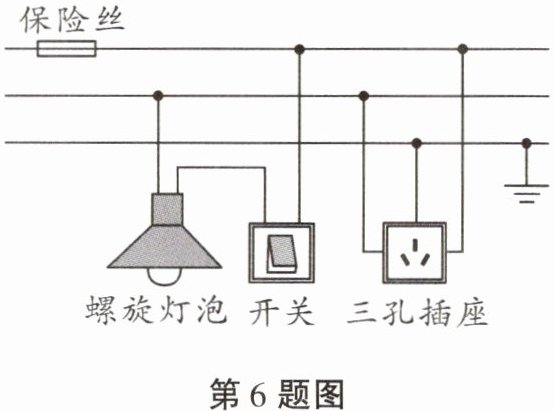

6. 如图所示是小园家电路的一部分。她闭合开关时螺旋灯泡正常发光，在将电饭锅的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了。原因可能是 (D)

A.电饭锅断路
B.灯泡的灯丝断路
C.开关短路
D.电饭锅的插头短路

答案： D

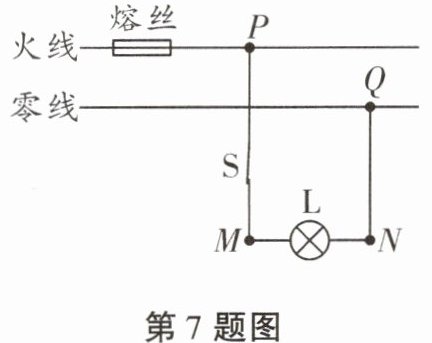

7. 如图所示，闭合开关 $ S $，发现灯 $ L $ 不亮，用试电笔接触 $ P $ 点时氖管发光，而接触 $ M $、$ N $、$ Q $ 点时氖管均不发光。若电路中仅有一处故障，则该故障是 (B)

A.熔丝处断路
B.$ P $、$ M $ 间断路
C.$ M $、$ N $ 间短路
D.$ N $、$ Q $ 间断路

答案： B

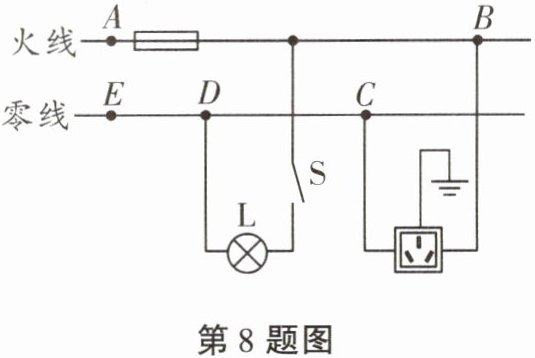

8. 小李早上想用电热水壶烧开水，将插头插入插座，并闭合开关，发现电热水壶不工作，厨房的灯泡也熄灭了。他保持灯泡开关闭合，拔出电热水壶插头，用试电笔分别接触图中插座的左右两孔，发现接左、右孔时氖管均发光。若电路中只有一处故障，则故障可能是 (B)

A.$ C $、$ D $ 间电路断路
B.$ E $、$ D $ 间电路断路
C.插座短路
D.保险丝烧断

答案： B
