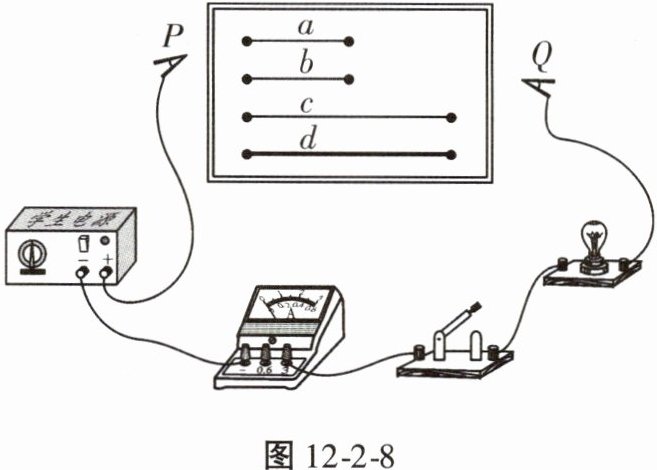

7. 利用图 12 - 2 - 8 所示的电路探究影响导体电阻大小的因素，演示板上固定有$a$、$b$、$c$、$d$四根合金丝，长度关系为$l_{a}=l_{b}=\frac{1}{2}l_{c}=\frac{1}{2}l_{d}$，横截面积关系为$S_{a}=S_{b}=S_{c}=\frac{1}{2}S_{d}$，其中$a$、$c$、$d$均为镍铬合金丝，$b$为锰铜合金丝。将夹子$P$、$Q$分别接在同一根合金丝两端的接线柱上，下列说法不正确的是(C)


A.选用$a$和$b$进行实验，可以探究导体电阻跟导体材料的关系
B.选用$c$和$d$进行实验，可以探究导体电阻跟导体横截面积的关系
C.选用$b$和$c$进行实验，可以探究导体电阻跟导体长度的关系
D.实验过程中通过观察电流表示数变化来判断合金丝电阻大小，用的是转换法

答案： 7.C

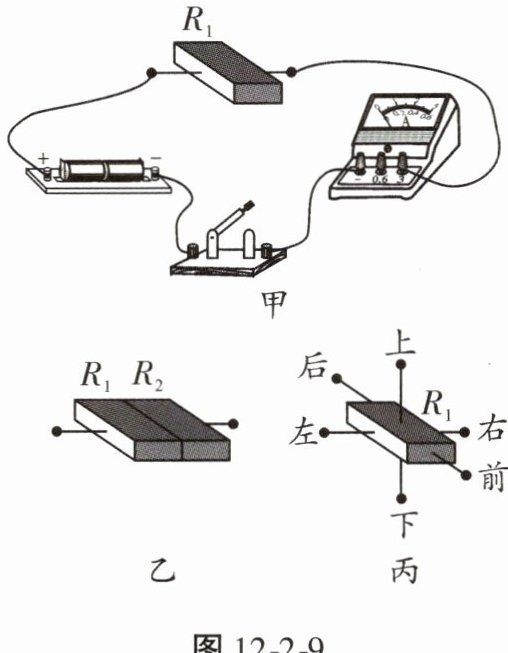

8. 如图 12 - 2 - 9 所示，$R_{1}$是一块合金导体，将其按照图甲的方式连入电路中，闭合开关，电流表的示数为$I$。将另一块相同的导体$R_{2}$与$R_{1}$按照图乙方式连入电路中，闭合开关，此时电流表的示数小于(选填“大于”“小于”或“等于”)$I$。将导体$R_{1}$按照图丙中不同的方式连入电路，电阻最小的接法是将$R_{1}$的上下(选填“前后”“左右”或“上下”)连入电路。

答案： 8. 小于 上下

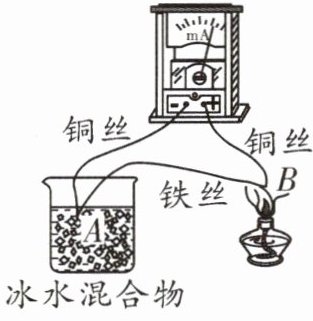

9. 实验表明：当两种不同金属(如铁丝和铜丝)组合成一个闭合回路时，对两个接点施加不同温度时，该闭合回路会产生电压并有电流通过，这种电路叫热电偶电路。如图 12 - 2 - 10 所示的热电偶电路中，接点$A$和$B$间的温度差越大，产生的电压越大。其他条件不变，移去酒精灯，一段时间后，电路中电流(C)


A.变大
B.不变
C.变小
D.无法判断

答案： 9.C 【解析】接点A和B间的温度差越大，产生的电压越大，电流越大；温度差越小，电压越小，电流越小。当其他条件不变时，移去酒精灯，一段时间后，温度差减小，则电压减小，电流减小，故选C。
