《2025年绩优学案九年级物理全一册北师大版》

1. 滑动变阻器是通过改变导体接入电路的长度来改变电阻的。连接滑动变阻器时应选择“一上一下”两个接线柱接入电路中；接通电路前应将滑片调至阻值最大处。

答案： 1.长度 一上一下 阻值最大处

2. 滑动变阻器铭牌上的“50 Ω 1.5 A”表示该滑动变阻器接入电路的最大电阻值是50Ω，允许通过的最大电流是1.5 A。

答案： 2.50Ω 1.5 A

3. 滑动变阻器能够改变其接入电路电阻的大小，但不能直接读出接入电路电阻的阻值。

答案： 3.电阻 不能

4. 电阻箱是一种可以调节电阻大小，并且能够显示电阻值大小的变阻器。

答案： 4.电阻值大小

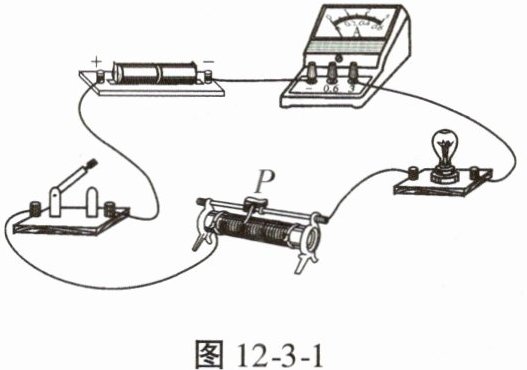

【典例1】下列有关图12-3-1中滑动变阻器的说法不正确的是(A)

A. 闭合开关，滑片P向左移动，电流表示数减小，小灯泡将变暗
B. 铭牌标注的“10 Ω 2 A”表示滑动变阻器电阻的调节范围是0~10 Ω
C. 闭合开关前滑片P应移到最右端，是为了保护电路
D. 滑动变阻器要“一上一下”接线才能发挥变阻的作用
解题关键 由图可知，该电路为串联电路，闭合开关，滑片P向左移动时，滑动变阻器接入电路的电阻减小，电路中的电流变大，小灯泡将变亮。滑动变阻器铭牌标注的“10 Ω 2 A”中，“10 Ω”表示滑动变阻器连入电路的最大电阻值是10 Ω，则滑动变阻器电阻的调节范围是0~10 Ω。为了保护电路，闭合开关前滑片P应移到阻值最大的右端。滑动变阻器接入电路中，要采用“一上一下”的接线方法。
归纳 (1)要判断滑动变阻器滑片移动时接入电路的阻值变化情况，关键要看其连入电路的下接线柱：当滑片靠近该接线柱时，电阻变小；反之，电阻变大。
(2)滑动变阻器在电路中的主要作用有以下几点：①调节用电器两端的电压；②改变电路中的电流；③保护电路。

答案： 典例1 A
