《2025年绩优学案九年级物理全一册北师大版》

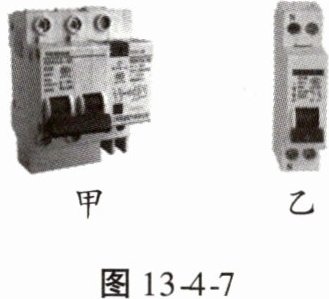

7. 现在家庭电路中都装有以下两种保护装置：

A.漏电保护断路器(图13 - 4 - 7甲)
B.空气断路器(图13 - 4 - 7乙)

当发生漏电或触电事故时，保护装置A(选填字母)将首先切断电源，保护用电器和人身安全。

答案： 7.A

8. 知识点三 三孔插座

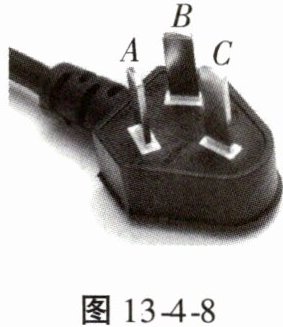

如图13 - 4 - 8所示是生活中常见的三脚插头。下列说法正确的是(B)


A.插脚A插入插座后连接的是火线
B.插脚B插入插座后连接的是火线
C.插脚C的长度要比A、B都短
D.插脚C插入插座后连接的是零线

答案： 8.B

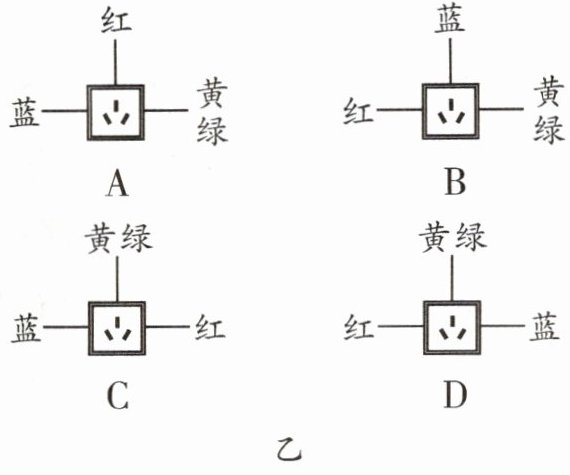

9. 如图13 - 4 - 9甲所示，墙壁上线盒内有三根电线，其中红色为火线、蓝色为零线、黄绿色为地线。现将三孔插座与三根电线连接，图13 - 4 - 9乙中接线情况正确的是(C)

答案： 9.C

10. 如图13 - 4 - 10所示是家庭电路中常见的三孔插座，在安装时最上面的插孔应该是与地线相连的，这样当用电器的三脚插头插入插座时，能避免漏电或触电事故的发生。

答案： 10.地线

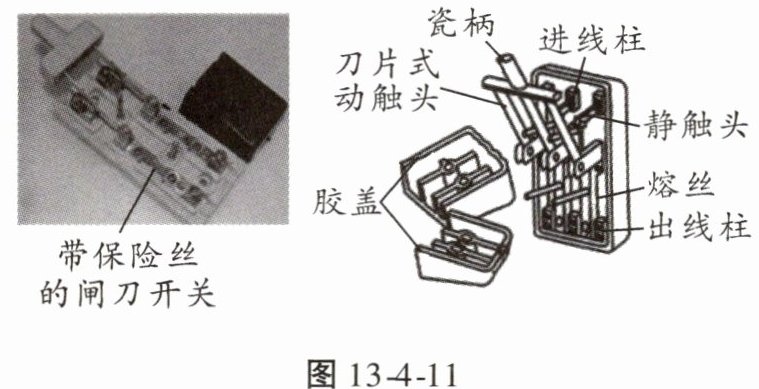

11. 如图13 - 4 - 11所示是家庭电路的总开关及其内部结构。下列有关说法不正确的是(B)


A.瓷柄和胶盖均用绝缘体材料制成
B.为了便于电路检修，总开关要安装在电能表的前面
C.安装闸刀开关时，在合闸状态下手柄应该向上，不能倒装和平装
D.当熔丝(保险丝)熔断时，电路中可能有短路故障发生

答案： 11.B　[解析]瓷柄和胶盖采用的材料分别是陶瓷、橡胶，不容易导电，是绝缘体，故A 说法正确;电能表需要安装在总开关的前面，便于测量用户消耗的电能，故B说法错误;安装闸刀开关时，闸刀开关在合闸状态下手柄应该向上，不能倒装和平装，防止刀片由于重力误合闸，故C说法正确;当熔丝(保险丝)熔断时，电路中可能有短路故障发生，也可能是电路中的总功率过大，故D说法正确。
